Автомобильное ЗУ – весьма примитивный прибор, состоящий всего из нескольких элементов и способный выполнять только одну функцию: подзаряжать смартфон от прикуривателя при заведённом двигателе машины. Однако несмотря на простоту автомобильной зарядки для телефона, к выбору этого аксессуара тоже нужно подходить очень ответственно. Автомобилист, использующий ЗУ низкого качества, рискует оказаться без средств связи в любой момент – если отказ зарядки произойдёт во время дальней поездки, для водителя это станет настоящей проблемой.

Как выбрать автомобильную зарядку для смартфона: основные критерии

Прежде всего автомобилист должен решить, что ему нужно: полноценная автомобильная зарядка или USB-адаптер . Адаптер – это переходник от прикуривателя к USB-кабелю.

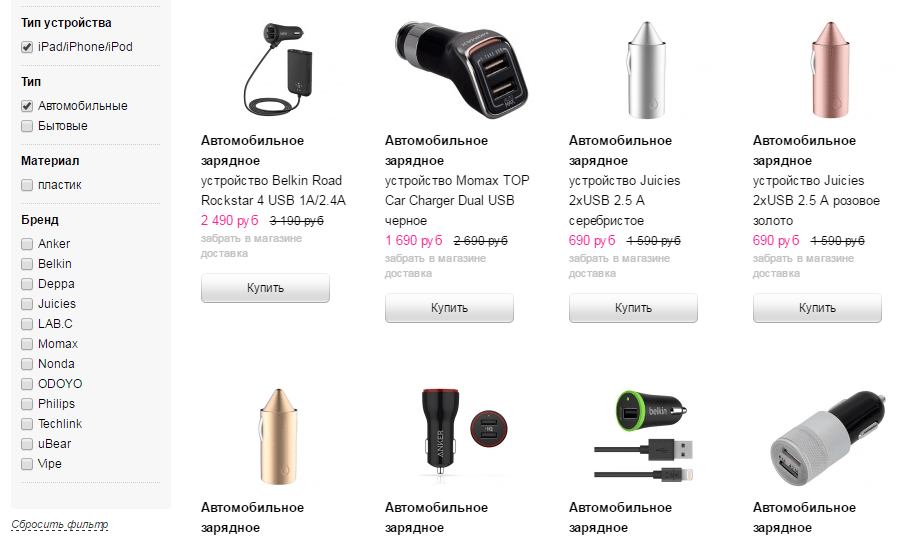

У адаптера есть существенный недостаток: он превращается в совершенно бесполезную вещь, если автомобилист забыл USB-кабель дома. Поэтому при обращении в салон связи водителю рекомендуется брать именно полноценное ЗУ – стоит оно в рознице лишь немного дороже USB-адаптера.

К числу других критериев выбора АЗУ относят следующие:

Сила тока на выходе . Для зарядки смартфонов нужна сила тока не менее 1 А , а с учетом современных смартфонов этого может оказаться мало, поэтому оптимальный вариант — 2 или 2,4 А на каждый порт. Если выбрать АЗУ с силой тока от 2 А , то автомобилист сможет подзаряжать и смартфон, и планшет. Переживать по поводу того, что смартфон от 2 А сгорит, не следует: современные гаджеты оснащены специальными контроллерами зарядки – приборами, не пропускающими лишний ток. Кроме того, аналогичный контроллер устанавливается в качественных зарядных устройствах .

Напряжение на выходе . Существует такое правило: напряжение, прописанное в технических характеристиках автомобильного зарядного устройства для телефона, не должно превосходить величину, указанную на аккумуляторе гаджета более, чем на 5%. В противном случае АЗУ будет перегреваться и очень скоро выйдет из строя.

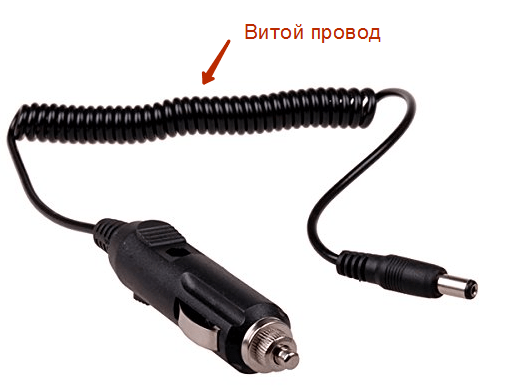

Длина и тип провода . Эксперты единогласно советуют брать АЗУ с витым проводом. Вероятность того, что витой провод переломится (а это может привести к возгоранию), крайне мала. Кроме того, витой провод регулируется по длине – очень полезное свойство, если учесть, насколько разнообразен интерьер современных автомобилей.

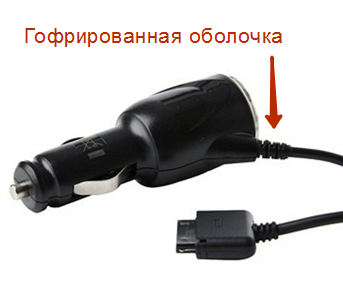

Крепление провода . Стоит проследить за тем, чтобы на месте, где провод выходит из адаптера, присутствовала гофрированная оболочка. Вот что имеется в виду:

Гофрированная оболочка препятствует тому, чтобы провод переломился в местах изгиба. Крепление провода к штекеру тоже должно быть ею защищено.

Количество портов . Этот критерий актуален, если автомобилист выбирает USB-адаптер. Оптимальное количество портов – 2 : оба должны иметь силу тока не менее 2 А . Можно рассмотреть АЗУ с портом 1 А, но только в том случае, если девайс старый или из разряда бюджетных.

Помимо этого, следует не забывать, что в 2019 году подавляющее большинство смартфонов имеет разъем Type-C, поэтому можно рассмотреть вариант зарядки у которой один выход USB-A, второй .

Покупать адаптеры с большим количеством портов целесообразно только тем автомобилистам, которые являются главами многодетных или просто больших семей. В противном случае водитель бессмысленно переплатит за аксессуар, ведь часть портов будет простаивать без дела.

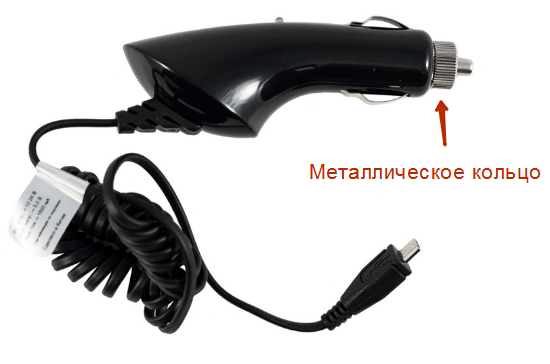

Дизайн . Водителю стоит обратить внимание на то, чтобы вокруг центрального контакта АЗУ не было металлического кольца.

Так как корпус зарядки чаще всего выполнен из пластика, металлическое кольцо рано или поздно точно сорвётся с резьбы и останется в прикуривателе машины. Застрявшая деталь способна замкнуть контакты внутри прикуривателя, а это чревато пожаром. Справедливости ради нужно заметить, что АЗУ с металлическими кольцами сейчас в продаже встречаются весьма редко , хотя раньше значительная часть зарядок имела как раз такую конструкцию.

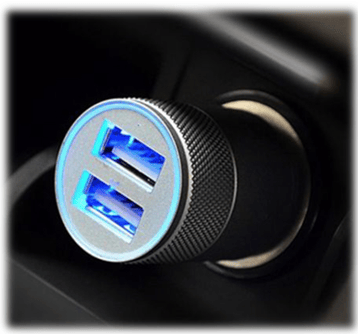

Полезным преимуществом с точки зрения дизайна является наличие светодиода, благодаря которому водитель может быть уверен, что АЗУ работает корректно. Да и в темноте найти зарядное устройство проще, чем пытаться подключить кабель на ощупь.

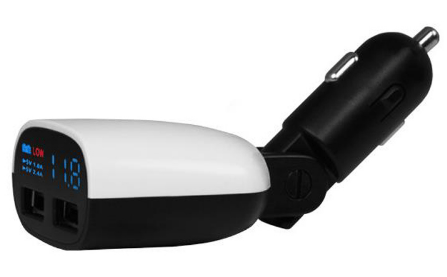

В остальном, что касается дизайна, автомобилисту следует полагаться на собственное мнение. Он, например, может предпочесть АЗУ с LED-дисплеем , информирующим о степени заряженности и напряжении АКБ автомобиля.

Однако такой аксессуар обойдётся примерно дороже, чем обычный адаптер.

Что купить: оригинал или китайскую копию?

Покупатели дорогостоящих гаджетов, как правило, не жалеют денег на лучшие аксессуары – лишь бы их новому мобильному устройству ничего не угрожало. Такие клиенты настаивают, чтобы их обеспечили именно оригинальными зарядками, кабелями и USB-адаптерами, потому как считают, что универсальные зарядки способны нанести аккумулятору девайса ущерб. Но правы ли они?

Скорее нет, чем да . Если покупатель iPhone XS попросит продать ему оригинальное АЗУ, консультант, вероятно, предложит аксессуар фирмы Belkin – но не фирмы Apple. Посетив интернет-магазин официального ритейлера техники Apple в России Re:Store , покупатель найдёт в каталоге аксессуаров АЗУ фирм Deppa , MOMAX , Juicies, Anker – но зарядки производства Apple там опять-таки нет.

На сайте «яблочной» компании отыскать оригинал тоже не удастся. Фактически это значит, что Apple не занимается производством собственных АЗУ. Belkin и другие именитые конечно, выпускает отличные аксессуары, но по отношению к iPhone эта фирма всё же является сторонним производителем.

Anker PowerDrive 2 PD/PIQ A2229H12 (Black)

Цена: от 2 590 рублей.

Стильная и компактная модель от Anker обладает отличным набором полезных функций. Устройство имеет два выхода – классический USB разъем и дополнительный выход Type-C. Для удобства использования ночью предусмотрена синяя подсветка – она позволяет рассмотреть АЗУ в темноте и при этом не будет отвлекать ярким светом водителя от управления автомобилем.

Оба разъема поддерживают функции Power Delivery и Power IQ, которые отвечают за подбор правильной мощности для разных гаджетов. Помимо этого, АЗУ оснащено функцией защиты от перегрева, перегрузки и замыкания. Для тех, кто беспокоится о своем девайсе, а это особенно актуально для владельцев дорогих телефонов Apple, Samsung и других именитых производителей данная зарядка станет лучшим выбором – можно не переживать что батарее будет нанесен какой-то вред или устройство сгорит из-за скачка напряжения. В комплекте нет кабеля, поэтому рекомендуется использовать фирменный от производителя смартфона.

Anker PowerDrive 2 Elite A2212011 (Black)

Цена: от 1290 рублей.

Упрощенная версия предыдущей модели, которая отличается материалом исполнения. Углеволокно делает корпус эргономичным и интересным визуально. Модель получила подсветку портов, всего их предусмотрено два, тип — USB A. Оба выхода поддерживают технологии PowerIQ (автоматический подбор мощности в зависимости от модели смартфона) и VoltageBoost (ускоряет процесс набора емкости АКБ). Помимо этого, есть защита от перегрева, короткого замыкания и перегрузки. Отличный вариант для тех, кто ищет не самую дорогую, но стильную и безопасную автомобильную зарядку для своего мобильника.

Заключение

Водителю, выбирающему автомобильное зарядное устройство для гаджета, нужно обращать внимание не на цену аксессуара и не искать оригинальное АЗУ, так как их в большинстве случаев не существует. Куда важнее смотреть на характеристики, а также уровень безопасности, которые сводятся не только к качеству сборки, но к используемым материалам и наличию защитных контроллеров. Конечно, хорошее АЗУ стоит прилично, но как минимум глупо покупать для iPhone за 100 тыч.рублей автомобильную зарядку за 300-500 рублей.

Во многих современных автомобилях есть модули с несколькими USB выходами для питания. По большому счету несколько гнёзд USB необходимы в любой машине, ведь так часто приходится заряжать телефон, планшет, фотоаппарат, а ещё же нужно подключить навигатор и регистратор.

Уже давно пора в автомобиле сделать аккуратную панель с гнёздами USB. А самостоятельно собрать совсем не сложно и не затратно, даже на .

Чтобы собрать источник питания USB вам потребуется как минимум:

микросхемный стабилизатор напряжения в 5 В;
два конденсатора: оба на 25 В или только один, а другой на 10 В (значения ёмкостей конденсаторов зависят от выбранного стабилизатора, и будут определены позже);
полупроводниковый диод на 1 А;
гнезда типов: 1USB-А или 2USB-А;
соединительные провода небольшого сечения – не более 0,5 мм.кв.

Микросхемные стабилизаторы напряжения для сборки источника питания USB предпочтительнее, так как они:

способны работать в широких пределах входных напряжения 7 – 20 В;
имеют систему защиты от перегрузки по току;
снабжены системой защиты от перегрева, которая при нагреве кристалла микросхемы ограничивает выходной ток.

Один разъем USB можно запитать от стабилизатора 78L05: Imax =0,1 А, Pmax =0,5 Вт, корпус ТО-92.

Два разъёма USB и более нужно подключать к питанию от стабилизаторов 78М05 или 7805.

Микросхема 78М05 имеет такие характеристики: Imax =0,5 А, Pmax =7,5 Вт, корпус ТО-202 или ТО-220.

Микросхема 7805: Imax =1,5 А, Pmax =10 Вт, корпус ТО-220.

Стабилизаторы серии 78 изготавливаются в таком корпусе, который делает их похожими на транзисторы.

Распиновка у микросхем 78М05 и 7805 следующая:

первый слева вывод – вход (если смотреть на корпус со стороны маркировки);
средний – общий;
третий – выход.

У микросхем 78L05 распиновка обратная, чем у микросхем 78М05 и 7805.

При сборке схемы нужно учесть, что общий вывод микросхем 78М05 и 7805 соединён с их металлическим теплоотводом, поэтому при монтаже стабилизатора на радиатор не замкните остальные элементы схемы. А прикрутить микросхему к радиатору всё же желательно, потому что стабилизатор в этом случае будет работать лучше (вспомните то, что микросхемные стабилизаторы при перегреве ограничивают ток на нагрузке).

Полупроводниковый диод нужен для ограничения скачков тока при включении выключателей или контактов реле, через которые может быть подключена схема стабилизации.

Конденсаторы нужно поставить по 10 мкФ, а не по 47 мкФ, в случае если применять в схеме менее мощный стабилизатор 78L05, а не микросхемы 78М05 и 7805. По напряжению конденсаторы, как говорилось ранее, должны быть подобраны на 25 В каждый, или на выходе конденсатор можно поставить на 10 В.

Светодиод в качестве индикатора питания не обязателен, но помогает визуально определять наличие напряжение на выходе и исправность схемы стабилизации.

Резистор не обязательно ставить на 160 Ом, потому что при таком гасящем сопротивлении светодиод может слишком ярко светить. Гасящий резистор можно подбирать сопротивлениями: 270 Ом, 300 Ом, 470 Ом.

Собрав схему стабилизации напряжения нужно её подключить к гнезду USB: выход плюс 5 В – к контакту плюс напряжения питания USB; общий выход к – общему контакту разъёма.

Распиновка у гнёзд USB следующая:

первый слева контакт – общий (если смотреть на контакты разъёма сверху);
второй – плюс шины данных;
третий – плюс шины данных;
четвёртый – плюс напряжения питания.

Конечно же, никакие данные передавать вы не будет, используя гнездо USB как источник питания, поэтому ни обращайте внимание на второй и третий контакты разъёма.

Где установить гнезда питания USB в машине это личное решение каждого мастера. Но в качестве рекомендации можно сказать, что удобно несколько разъёмов вместе с собранной схемой разместить на отдельной панели, вырезанной из пластмассовой или алюминиевой пластины. Также на этой небольшой консоле можно установить небольшой выключатель, который будет отключать напряжение на входе схемы стабилизации. Готовую панельку с разъёмами USB очень легко установить в удобном месте салона автомобиля.

Простой автоусилитель моноблок на TDA1560Q Автомобильный бездроссельный БП на IRS2153 для ноутбуков и мобильников

Покупать уже готовую зарядку на телефон не интересно). Изготовить своими руками куда интереснее, тем более, что такое простое и надежное устройство уже испытано. Да и прикуриватель ей занимать не хотелось. Узнал я о такой штуке как КР142ЕН5А. Достоинства этой микросхемы:

Допустимый выходной ток 1А
Не требуются внешние компоненты
Внутренняя термозащита
Защита выходного транзистора
Внутреннее ограничение тока КЗ

Напряжение на входе до 20 В, а на выходе всегда 5 В. Собственно, что и надо для того, чтоб стабильно зарядить аккумулятор телефона. Ничего сложного в сборке нет. Припаиваем четыре провода к схемке (к центральной ноге припаиваем два вывода — это будет «масса»). Левая клемма - вход «+», центральная - масса, правая выход»+».

У меня была старая сломанная зарядка, я от нее отрезал штекер и припаял и микросхемке.» +» штекера к «+» на выходе из КР142ЕН5А, а» - » штекера к массе схемы. Получается массовый провод общий на вход и на выход. В машине протащил провода в удобное место, где всегда телефон лежит, подключился на постоянку через кнопочку). Кнопку нажал, в телефон вставил штекер и пошла зарядочка) . Вот фотки выкладываю…

Но потом мне пришлось немного усовершенствовать схему, так как знакомые «умы» порекомендовали поставить два конденсатора по 1000 мкф. Получилась вот такая схема. Я рекомендую поставить кондеры сразу, хотя и без них всё работало… А саму микросхему поставить на небольшой радиатор (чтобы наверника)

MC34063 – популярная микросхема для конструирования небольших схем бестрансформаторных преобразователей напряжения. Она универсальна, поскольку на ее базе можно сделать повышающие, понижающие и инвертирующие DC-DC преобразователи напряжения. Диапазон входных и выходных напряжений позволяет с легкостью собрать на базе этой микросхемы ряд преобразователей напряжения с минимальными затратами, которые незаменимы в быту.

Разумеется, все эти конструкции можно купить в Китае, в готовом виде, но об этом мы сегодня беседовать не станем, в Китае можно все купить, но своими руками – интересней.

Рассмотрим мы конструкцию понижающего преобразователя напряжения, на вход которого можно подавать напряжение от 5/6 до 40 Вольт, при этом выходное напряжение всегда будет держаться стабильным, на уровне 5 Вольт. от 5 Вольт заряжаются все мобильные телефоны, планшеты, некоторые плееры и проигрыватели.

Микросхема пользуется широкой популярностью среди радиолюбителей именно по той причине, что стоит копейки и содержит минимальную обвязку.

Дроссель, выпрямительный диод (шоттки) и несколько пассивных компонентов. Выходное напряжение может быть и другим, существует куча программ и формул для расчета инверторов на этой микросхеме. Выходное напряжение зависит от соотношения резисторов R3/R2.

Диод в принципе тоже не критичен и можно взять обычные импульсные, можно из линейки FR/UF/HER/SF и т.п.
Диод нужен с током выше 1,5 Ампер, лучше 3, поскольку выходной ток с микросхемы может доходить до 1,5 Ампер. Сам дроссель намотан на ферритовой гантельке, можно и кольцо, обмотка намотана проводом 0,6-0,8 мм и состоит из 15-20 Витков. Можно взять готовый дроссель из некоторых компьютерных блоков питания.

Конденсатор C1 отвечает за рабочую частоту встроенного в микросхему генератора, советуется запускать микросхему на частотах 40-60 кГц.

К стати, на указанной микросхеме реализуются и однотактные трансформаторные преобразователи напряжения, для получения более широкого диапазона выходного напряжения и обеспечения гальванической развязки. Мощность при этом тоже тоже можно поднять, ведь в таком случае выход микросхемы усилен мощным транзистором.
