Многоцелевой вертолет Ми-4 и его модификации

ОКБ им. Миля Ми-4
Обозначение НАТО: HOUND

Проектирование вертолета Миль Ми-4, в четыре раза более грузоподъемного, чем Ми-1, началось в 1951 г., и первый экземпляр поднялся в воздух в мае 1952 г. Ми-4 (Hound-A – гончая), выпускавшийся первоначально как десантный и военно-транспортный вертолет, имел двухстворчатые двери в задней части фюзеляжа для упрощения погрузки техники и грузов; при перевозке личного состава кабина могла вместить до 14 экипированных солдат. Военные вертолеты Ми-4 легко распознавались по подфюзеляжной гондоле, которая первоначально предназначалась для штурмана или наблюдателя, но могла быть использована и для бортового электронного оборудования. Вертолет Ми-4 экспортировался более чем в 20 стран. Большое число машин по-прежнему остается в эксплуатации. Переделанные вертолеты Ми-4 используются для непосредственной поддержки войск (вариант Hound-В), а также для адиоэлектронной борьбы (вариант Hound-C). С 1964 г. было начато производство гражданских вариантов, и до момента его окончания, в 1969 г. общий выпуск гражданских и военных машин составил 3500 экземпляров. Все варианты могли быть оснащены надувными поплавками. Вертолет может использоваться в качестве амфибии. Ми-4 строился также по лицензии в Китае, где до окончания производства в 1979 г. было выпущено около 1000 машин. Пилотажно-навигационное оборудование обеспечивает возможность полетов днем и ночью в сложных метеорологических условиях и включает радиокомпас АРК-5 и радиовысотомер РВ-2. Установлена бустерная (впервые в российском вертолетостроении) система управления. Имеется радиостанция РСИУ-3. Сельскохозяйственный вариант оборудован съемным опрыскивателем или опыливателем, запас твердых химикатов 1000 кг, жидких 1600 л. Десантно-транспортный вариант оборудован трапами и стрелой с лебедкой БЛ-47 грузоподъемностью 200 кг. На десантно-транспортном варианте имеется стрелковая установка НУВ-1 с пулеметом ТКБ-481 (12,7 мм, 200 патронов) конструкции Афанасьева с коллиматорным прицелом К-10Т. Углы обстрела пулемета ТКБ-481: в вертикальной плоскости вверх – 0°, вниз – 55°, в горизонтальной плоскости – 30° вправо и влево от продольной оси вертолета. В транспортно-боевом варианте вертолет вооружен пулеметом А-12,7 (12,7 мм) в подфюзеляжной установке, четырьмя ПТУР “Шмель” и четырьмя блоками НАР на внешних узлах. Ми-4 поставлялись в Афганистан, Алжир, Болгарию, Чехословакию, Египет, Финляндию, Гану, Индию, Индонезию, Ирак, Йемен, Югославию, Кампучию, на Кубу, в Венгрию, Монголию, ГДР, Непал, Пакистан, Польшу, Румынию, Сомали, Испанию, во Вьетнам.

Модификации вертолета
Ми-4 – основной военный серийный вариант с двухстворчатой дверью в задней части фюзеляжа.

Ми-4П – гражданский транспортный вариант, широко использовавшийся Аэрофлотом и вмещавший от 8 до 11 пассажиров в кабине, оснащенной креслами; используется и в санитарном варианте.

Ми-4С – в основном сельскохозяйственный вариант, использовался и для тушения пожаров.

Z-5: китайский военный вариант вертолета Ми-4.

“Сюанфенг” (“Xuanfeng”): китайское наименование гражданского варианта вертолета Ми-4.

Ми-4М – противолодочный вариант вертолета Ми-4 поступил на вооружение в 1956 г. Впоследствии выпускались его модификации с учетом изменения в конструкции и некоторым усовершенствованием противолодочного оборудования: Ми-4АМ, Ми-4ВМ. По аэродинамической схеме Ми-4М был одновинтовым. Для обеспечения путевого управления применялся толкающий рулевой винт, размещенный на хвостовой балке. На вертолете устанавливался поршневой двигатель АШ-82В (восемнадцатицилиндровая двухрядная звезда) с принудительным воздушным охлаждением. Для уменьшения оборотов двигателя и привода несущего и рулевого винтов использовался редуктор. Передача крутящего момента от главного редуктора на рулевой винт производилась с помощью трансмиссии в составе которой также устанавливались редукторы. Несущий винт вертолета имел четыре лопасти, трапециевидные, смешанной конструкции. Впоследствии их заменили на цельнометаллические, прямоугольные, снабженные системой контроля за состоянием полого лонжерона. Фюзеляж вертолета состоял из передней части, в которой над двигателем размещались два летчика, грузовой кабины, где находилось основное оборудование, рабочее место штурмана, и хвостовой балки. Пилотажно-навигационное оборудование вертолета было довольно простым и включало лишь самые необходимые приборы, тем не менее они обеспечивали возможность полетов ночью и в сложных метеорологических условиях. Радиооборудование состояло из УКВ радиостанции и радиостанции дальней связи, которую обычно для уменьшения полетного веса снимали. Максимальный вес – 8030 кг, боевая нагрузка – 700-800 кг, скорость полета до 170 км/ч, дальность на высоте 500-1000 м – 450 км. Экипаж противолодочного самолета состоял из двух летчиков и штурмана. Противолодочное оборудование вертолета Ми-4М включало радиогидроакустическую систему “Баку”, магнитометр АПМ-56, радиолокационную станцию СПРС-1. Вертолет из-за ограниченной нагрузки мог применяться или в поисковом или а ударном вариантах. В поисковом можно было подвесить девять буев РГБ-Н или 18 РГБ-НМ, в ударном – три кассетных держателя ДЯ-53, вмещавшие по 50 ПЛАБ-МК, четыре бомбы калибром 50-100 кг. Для бомбометания по визуально видимым целям мог использоваться оптический прицел ОПБ-1Р (разработки 30-х годов). Кроме держателей, расположенных в грузовом отсеке, имелись наружные, на которые при необходимости подвешивались бомбы калибром до 50 кг, дневные и ночные ОМАБ. Применение имеющихся на вертолетах Ми-4М средств поиска оказалось сопряжено с существенными трудностями из-за неудачной компоновки кабин экипажа и конструктивных особенностей вертолета. В наименее благоприятных условиях оказался штурман, на которого приходилась основная нагрузка при выполнении поиска ПЛ и самолетовождении (позднее получившего название вертолетовождение). Его кабина размещалась в нижней части грузовой и имела весьма ограниченный обзор вперед и вниз, что почти исключало возможность визуального наблюдения за обстановкой. При необходимости аварийного покидания кабина штурмана отделялась. На эффективность применения средств поиска ПЛ, размещенных на вертолете, существенно влияли неблагоприятные факторы, присущие именно этому вертолету: вибрации элементов конструкции в полете в широком диапазоне частот, значительный уровень акустических шумов на рабочих местах летчиков и штурмана, жесткие ограничения, связанные с центровкой, наличие некомпенсированных электромагнитных полей. Особенно подверженной влиянию помех, как и следовало ожидать, оказалась магнитометрическая аппаратура. Для повышения ее работоспособности магниточувствительный блок поместили в обтекатель, выполненный из немагнитного материала, буксируемый вертолетом на кабельтросе длиной 36 м. На первых вертолетах Ми-4М выпуск и уборка магниточувствительного блока (МЧБ) магнитометра производилась с помощью ручной лебедки, и эта процедура оказалась весьма трудоемкой. Для выпуска МЧБ штурман должен был проделать следующее: спросить разрешения у летчика, перейти в заднюю часть грузовой кабины, отдать стопор лебедки, установить на нее рукоятку, а затем, считая обороты рукоятки, выпустить гондолу, проконтролировать выпуск по меткам на кабель-тросе, подсоединить штепсельный разъем кабеля, выпущенного магниточувствительного блока к ответной части на корпусе лебедки. После этого мог возвратиться на свое рабочее место и, включив аппаратуру, действовать в соответствии с заданием и обстановкой. Операция по уборке магниточувствительного блока была еще более неблагодарной: по времени она занимала 5-7 мин. и требовала значительных физических усилий. Скорость полета вертолета с выпущенной гондолой ограничивалась величиной 120-130 км/ч. При поиске с магнитометром принимались меры по ограничению использования электрических агрегатов.

На вертолетах Ми-4М устанавливалась весьма несовершенная радиолокационная станция СПРС-1. Преимущественно ее использовали для навигации, но иногда и для поиска ПЛ, причем дальность обнаружения перископа при волнении моря до 3 баллов составляла 2-5 км и зависела от высоты полета и условий наблюдения. Однако из-за частых отказов РЛС старались включать как можно реже. Причем станция имела свои особенности. Если обычная панорамная РЛС облучает местность, и на экране экипаж наблюдает ее как бы в виде плана, то на экране СПРС-1 он мог видеть только часть поверхности, заключенной в полукольцо, размеры которого определялись шириной луча в вертикальной плоскости (4,9°). Кроме того характер изображения зависел от высоты полета, наклонной дальности, а по азимуту – от величины сектора качания луча. Таким образом производился как бы построчный просмотр. Изображения местности естественно при этом не получалось, и для того, чтобы опознать на экране береговую черту, требовались определенные навыки и опыт. На последующих модификациях вертолетов устанавливались более совершенные панорамные РЛС кругового обзора, надежные в работе и обеспечивающие обнаружение ПЛ в надводном положении на дальностях 20-25 км, а идущих под выдвижными устройствами – 4-6 км. В то же время существенно упростилась настройка станции в полете. Вместо лебедки ручного выпуска магниточувствительного блока магнитометра на этих вертолетах установили лебедки с электроприводом, магнитометр также заменили на более совершенный АПМ-60. Вертолеты Ми-4АМ и ВМ оборудовались автопилотом АП-31, но многие летчики не рисковали включать его в полете. Вертолеты Ми-4 всех модификаций, учитывая несовершенство их противолодочного оборудования, естественно, не могли претендовать на высокую вероятность обнаружения ПЛ, а тем более – их поражения. Начиная с 1957 г., вертолеты Ми-4М организационно оформлялись в отдельные эскадрильи базовых вертолетов ПЛО. Впоследствии стали создаваться противолодочные вертолетные полки, как правило, смешанного состава (Ми-4М, Ми-4СП, Ка-15).

На вертолетах Ми-4 в свое время был проведен широкий комплекс исследований с целью выработки обоснованных требований к морским вертолетам, системам поиска и поражения. Предпринималась в частности попытка оборудовать вертолет опускаемой гидроакустической станцией АГ-19 “Клязьма”, принятой на вооружение в 1959 г. Для ее использования вертолет должен был произвести зависание в точке над морем, выпустить приемное устройство гидроакустической станции на расчетную глубину и обследовать водную среду в течение определенного времени, а затем поднять станцию и перелететь в очередную позицию обследования. Гидроакустическая станция АГ-19 была довольно несовершенной и имела всего лишь один вид работы – шумопеленгование (определение направления на шумоизлучающий объект по максимуму сигнала). В 1961-1962 гг. АГ-19 поступила в части и была установлена на поисково-спасательных вертолетах, но практически по назначению не применялась. Возникла необходимость выяснить, в чем состоит причина столь явного недоверия к относительно новому средству, не сбрасывая со счета и тот факт, что висение в открытом море на Ми-4 – удовольствие не самое приятное. И в довершение ко всему, результаты, полученные на испытаниях и записанные в Акты о приеме станции на вооружение (дальность обнаружения ПЛ проекта 613 следующей на скорости 11,2 км порядка 6 км), вызывали большое сомнение в их корректности. Учитывая вышеизложенное, штаб авиации ВМФ решил провести своеобразные войсковые испытания силами летчиков и штурманов научно-исследовательского отдела, образованного в 1959 г. в г. Николаеве, 33-го Учебного центра авиации ВМФ, Такие исследования были в 1963 г. проведены. В комплект гидроакустической станции входил ряд устройств, которые впоследствии имелись в составе и других станций: опускное, с кабель-тросом, пульт управления и другие блоки. На вертолете монтировалась электрическая лебедка с барабаном, на который наматывался кабель-трос длиной 48 м, кассета для помещения опускного устройства, блок с тросорубом для отстрела опускного устройства в случае непредвиденных обстоятельств, пульт управления лебедкой и другие устройства. Общий вес оборудования достигал 150 кг. Его разместили на поисково-спасательном вертолете Ми-4СП. Это объяснялось тем, что он был легче противолодочного на 800 кг, а объем доработок, связанный с размещением дополнительного оборудования, невелик. Полеты производились в весенне-летний период 1963 г. на Черном море в районе Очакова и Качи. Только экипажем подполковника А. Артемьева со штурманом майором А. Походзило было сделано 20 полетов с выполнением четырех-пяти висений по 8-10 мин. с подъемом и выпуском гидроакустического приемника. Пилотирование вертолета на висений в море с выпущенной гидроакустической станцией представляло известную сложность. Предварительно точка, в которой предполагалось осуществить зависание, обозначалась ориентирной морской бомбой, после чего производился заход строго против ветра, уменьшение скорости и зависание.

Согласно материалам официальных испытаний висение вертолета с выпущенным приемным устройством следовало производить на высоте 10-12 м. Однако эта рекомендация оказалась не более чем благим пожеланием – висение в этом случае сопровождалось обильным брызгообразованием и интенсивными шумами от несущего винта и двигателя вертолета, проникающим в водную среду. При слабом ветре и в штиль высоту висения приходилось увеличивать до 18-20 м, то есть выше зоны влияния воздушной подушки, которая принимается обычно равной половине диаметра несущего винта вертолета (10,5 м). Заглубление акустического приемника в этом случав не превышало 15-20 м. Смещение вертолета относительно начальной точки висения было совершенно недопустимо. Оно приводило к перекосу кабель-троса, отклонению его от вертикального положения, что в конечном итоге влияло на положение характеристики направленности акустического приемника. Ввиду отсутствия на вертолете высотомера малых высот ее приходилось определять на глаз. Резкое изменение высоты могло завершиться захлестыванием кабель-троса за стабилизирующее крыло акустического приемника, расположенное на его кожухе. Уже самые первые полеты показали, что акустический приемник обладает избыточной плавучестью из-за стремления конструкторов уменьшить вес станции, поэтому пришлось к основанию его кожуха прикрепить бронзовую шайбу весом 8 кг. Оказалось, что даже при относительно небольшой скорости вращения акустической антенны (четыре оборота в мин,), произвести более или менее точный отсчет пеленга шумящего объекта не представляется возможным. Подполковник-инженер В. Ачкасов предложил очень простую доработку, которая обеспечивала возможность отключения стрелки указателя пеленга в момент отсчета. При работе с гидроакустической станцией, ввиду высокого уровня шумов в кабинах экипажа (двери грузового отсека и кабин летчиков на висений из соображений безопасности держались открытыми), оказалось, что штурман не может работать в штатном шлемофоне, а нужен специальный, с шумопоглощающими заглушками. Они изготавливались из пластического материала и заполнялись глицерином. Однако и такой шлемофон помогал мало, учитывая, что шумы и вибрации воспринимаются не только органами слуха. Проведенные летные исследования показали, что в самых благоприятных гидрологических условиях дальность обнаружения дизельных ПЛ, имеющих ход 5-6 узлов и буксирующих за собой буй для увеличения шумности, не превышала 0,5-0,8 км. Многочисленные отказы, в том числе выход из строя приемного устройства акустического приемника, нарушение герметичности соединения кабель-троса с опускаемым устройством и др. показали, что станция практически неработоспособна. Заключение и предложения были направлены в штаб авиации ВМФ. Реакция на премставленные материалы оказалась весьма своеобразной: из штаба авиации в ВВС флотов последовало указание привести установленные на вертолетах станции в работоспособное состояние и приступить к их использованию. Указания в частях, естественно, проигнорировали, все осталось без изменений, а станции потихоньку демонтировали и списали за ненадобностью. На этом эпопея с первой гидроакустической станцией завершилась.

На вертолетах Ми-4 исследовались некоторые проблемы безопасности полета в связи с их выполнением над морем. И для этого были очень серьезные основания. Было известно, что вертолет Ми-4 в случае вынужденной посадки на воду довольно быстро переворачивается и через 1-1,5 мин. полностью уходит под воду. При этом процессе приводнения, переворачивания и погружения безопасный выход экипажа не обеспечивался ни из одной двери, а оказывался возможным только после полного затопления кабин. Естественно, это требовало железной выдержки от экипажей, проведения специальных интенсивных тренировок и находилось на пределе физических и моральных возможностей. Почти все свидетельствовало о том, что экипаж при вынужденной посадке вертолета на воду погибнет. В целях повышения безопасности полета, а также исследования возможности применения опускаемой гидроакустической станции в положении вертолета на плаву, в 1964 г. была выполнена серия полетов в районе Судака. Изготовлено несколько прорезиненных поплавков, прикрепляемых к жесткой раме, устанавливаемой на стойках шасси. Небольшой поплавок крепился также к хвостовой опоре вертолета. Полеты показали, что поплавки вполне подходят и обеспечивают необходимую плавучесть и безопасную посадку на режиме авторотации несущего винта. Однако для практического применения они явно не годились из-за своих размеров. Расход топлива в полете с поплавками увеличивался в среднем на 25-30%. Кроме того для их установки следовало удлинить стойки шасси, в результате чего и так не очень-то устойчивый вертолет еще больше проигрывал. Одна-единственная машина так и осталась опытной. Правда, впоследствии ей нашли применение: сняли поплавки и использовали для испытаний противолодочных торпед АТ-1, поскольку серийные вертолеты имели малый клиренс. После этого вертолет передали в 33-й Учебный центр, где его довольно быстро списали – последствия посадок на воду не заставили долго себя ждать. Таким образом, от идеи оборудования вертолета предварительно наполненными воздухом поплавками пришлось отказаться, но, судя по всему, на них серьезно и не рассчитывали. При нахождении вертолета на плаву проводился широкий круг исследований для определения возможности и целесообразности применения гидроакустической станции для поиска ПЛ. Для этого вначале проверялась устойчивость режима плавания с включенной и выключенной трансмиссией. Впрочем, нетрудно было догадаться, что в первом случае вертолет будет более устойчив. Производились также замеры уровней проникающих в воду шумов от работающего двигателя и трансмиссии, а также их частотный спектр. В дальнейшем полученные данные практически нигде не были реализованы и послужили только основой для нескольких диссертаций. На вертолетах Ми-4 в опытных полетах, возможно, раньше, чем в некоторых других странах, проверялись способы приемки топлива от судов ВМФ на режиме висения. Для этого на танкере установили специальный заправочный узел, а на вертолетах – дополнительное оборудование для приемки топлива. Скорость перекачки его достигала 500-700 литров в минуту. Оригинальная разработка, к сожалению, не получила дальнейшего развития.

Проблемой безопасности экипажа вертолета в случае возникновения нештатных (аварийных) ситуаций в 50-60-х годах усиленно занималось конструкторское бюро Миля. Исходили из того, что экипаж, покидающий неуправляемый вертолет в воздухе и применяющий для этого парашюты, имеет все шансы попасть под лопасти винтов. И выход из этого положения казался довольно простым – отделить лопасти от втулки винта путем их отстрела. Испытательные полеты на отстрел лопастей выполнял летчик-испытатель Ю. Гарнаев. Все произошло как нельзя лучше. Согласно программе полета, Гарнаев в установленное время и на заданной высоте включил автопилот и покинул вертолет, использовав парашют. Через некоторое время произошел отстрел лопастей несущего винта и был выброшен манекен с парашютом. Испытания прошли успешно, но особой уверенности, что одновременно произойдет отстрел всех лопастей не было. Идея впоследствии реализована только на вертолете Ка-50. Но это уже через тридцать (!) лет. В повышении возможностей вертолетов по решению противолодочных задач и выработке основ боевого применения имелось много трудностей и, как в любом деле, не обходилось без энтузиастов – людей, влюбленных в свое дело. К ним следует отнести первых летчиков, освоивших вертолеты, поступившие в авиацию ВМФ, Г. П. Хайдукова, А. Н. Воронина, В. С. Лепиласа, И. М. Гершевича, Г. Н. Мдивани, Б. Каспировича и многих других.

Тактико-технические характеристики вертолета Ми-4:
Год принятия на вооружение – 1952
Диаметр главного винта – 21,00 м
Длина – 16,8 м
Высота – 4,4 м
Масса, кг
– пустого – 5270
– нормальная взлетная – 7350
– максимальная взлетная – 7800
Внутренние топливо – 1000+500 л
Тип двигателя – 1 ПД Швецов АШ-82В
Мощность – 1725 л.с.
Максимальная скорость – 210 км/ч
Крейсерская скорость – 160 км/ч
Дальность действия, км
– при номинальном топливе – 410
– с максимальным запасом топлива – 500
– с 1 ПТБ – 660
Максимальная скороподъемность – 336 м/мин
Практический потолок – 6000 м
Статический потолок – 700 м
Экипаж – 1-2 чел
Полезная нагрузка: 10 пассажиров или 12-16 солдат или 8 больных на носилках (санитарный вариант) + 1 сопровождающий или 1600 кг груза.

Вертолет Ми-4 является первым военно-транспортным вертолетом в отечественных вооруженных силах. Создание вертолета было ускорено возросшей ролью вертолетов в вооруженных силах, подтвержденной на практике в военных действиях в Корее, особенно при высадке вертолетами в 1951 г. морского десанта в Инчоне. Разработка, летные испытания и внедрение вертолета Ми-4 в серийное производство были осуществлены в рекордно короткий срок – в течение одного года: 5 октября 1951 в было подписано постановление правительства о создании вертолета и началась его конструктивная разработка, а уже в июне 1952 г. первый опытный вертолет ВД-12 (вертолет десантный на 12 мест) совершил первый полет (летчик-испытатель В.В. Виницкий) и в этом же гору начал производиться серийно. В 1953 г. первые серийные вертолеты Ми-4А успешно прошли войсковые испытания и стали поступать в вооруженные силы.

По своим летно-техническим характеристикам и грузоподъемности вертолет Ми-4 значительно превосходил все зарубежные вертолеты. Имея такую же компоновку силовой установки с поршневым двигателем, установленным в наклонном положении в носовой части фюзеляжа, как у вертолета Сикорский S-55, созданного в 1949 г./ вертолет Ми-4 превосходил его по грузоподъемности более чем в два раза, перевозя нагрузку 1200 кг в нормальном варианте й 1600 кг в перегрузочном. Просторная грузовая кабина вмещала 12 десантников с личным вооружением и боеприпасами и 16 десантников в перегрузочном варианте или грузы массой до 1600 кг, в том числе пушку калибром 57 мм с расчетом, два мотоцикла М-72 с колясками и пять десантников или автомобиль-вездеход ГАЗ-67В, а позже ГАЗ-69, и была снабжена грузовым люком в задней части с откидными створками и опускающимся трапом-решение, которое стало традиционным в дальнейшем для военно-траспортных вертолетов. Под фюзеляжем в носовой части была предусмотрена гондола для стрелка с пулеметом калибром 12,7 мм на турельной установке. На всех вертолетах Ми-4 использовалась одна и та же силовая установка – специально разработанный для него вариант поршневого двигателя воздушного охлаждения АЩ-82В взлетной мощностью 1250 кВт/1700 л. с., разработанный ОКБ им. В.Д. Швецова.

При разработке и доводке вертолета Ми-4 бьет решен ряд сложных научно-технических проблем, среди которых устранение флаттера лопастей несущего винта, повышение динамической прочности несущего и рулевого винтов и увеличение ресурса основных агрегатов.

Вертолеты Ми-4 серийно производились в 1953-1966 гг. на вертолетном заводе в г. Казани, где было построено примерно 3200 вертолетов различных модификаций, из которых более 700 были поставлены в 1956-1966 гг. за рубеж в 24 страны; кроме того, вертолеты Ми-4 под обозначением Z-5 производились в 1958-1979 тт. по лицензии в КНР в г, Харбине, где было построено 545 вертолетов. В 1955 г. на двух вертолетах Ми-4 был совершен перелет из Москвы до полярной станции «Северный полюс-5» протяженностью более 5000 км. На вертолетах Ми-4 в 1956-1965 гт, были установлены 8 международных рекордов, в их числе подъем груза массой 2000 кг на высоту 6017 м и массой 1000 кг на высоту 7575 м, а в 1958 г. на Всемирной выставке в Брюсселе вертолет был удостоен диплома и золотой медали.

Вертолеты Ми-4 широко использовались в вооруженных силах , где в ВВС были сформированы вертолетные полки, в каждом из которых имелось 60 вертолетов. Уже в 1950 г. на воздушном празднике в Тушино демонстрировались 24 вертолета Ми-4, а в 1954 г. с 36 вертолетов Ми-4 был высажен десант с автомобилями и легкой артиллерией. В 1956 г. вертолеты Ми-4 использовались в военных Действиях в Венгрии, в 1961-1962 гт. в Индии, в 1965 г. в Пакистане, в 1960-1975 гг. в Ираке, в Эфиопии в 1971-1980 гг. и других странах, а в 1978 г. в Афганистане, где они вскоре были вытеснены вертолетами Ми-8 и Ми-24.

По данным на середину 1995 г., в вооруженных силах различных стран используются 555 вертолетов Ми-4: Албания -18, Алжир – 30, Афганистан -»12, Болгария – 14, Венгрия1 – 40, Вьетнам -¦ 30, Ирак- 40, Йемен – 4, КНР – 350, Куба – 5, Судан-10 и др.

Вертолеты Ми-4 стеши основой для создания большого числа модификаций для вооруженных сил, перечень которых и основные особенности конструкции приводятся ниже:

Ми-4А – базовая модификации, основной транспортно-Десантный вертолет вооруженных сил стран Варшавского Договора в 1950-1970 гг.;

Ми-4С – спасательный вертолет для ВВС и ВМФ, модификация Ми-4А, оснащен спасательной лебедкой грузоподъемностью 156 кг и снаряжением для спасательных операций над сушей и морем;

Ми-4ПС – поисково-спасательный вертолет; разработка была начата в 1958 г.; оснащен оборудованием для спасательных работ в труднодоступных районах, PJIC «Рубин-В», УКВ радиокомпасом «Приток», радиокомпасом АРК-54, автопилотом АП-81, связной радиостанцией РСБ 5/230, дополнительными топливными баками, спасательной лодкой ЛАС-5М и надувными баллонетами;

Ми-4М – противолодочный вертолет, в 1959 г. предъявлен на государственные испытания, в 1963 г. принят на вооружение авиации ВМФ; оснащен гидроакустической станцией «Баку» и магнитометром АПМ-60; может нести 18 радиоакустических буев РГНБ; вооружение составляет 100 глубинных бомб ПЛАБ-МК, вертолет оснащен оптическим прицелом ОПБ-1Р;

Ми-4МЭ – экспортный вариант Ми-4М, разработан в 1963 г., поставлялся в ряд стран;

Ми-4Т – вертолет-торпедоносец развитие Ми-4М, без магнитометра и РЛС, был снабжен воздушной рамочной антенной СП АРУ-55, прицелом НКПБ-7 в дополнение к оптическому прицелу ОПБ-1Р, контейнером для гидроакустических буев и двустворчатым контейнером для авиационной торпеды АТ-1, увеличенный запас топлива обеспечивал дальность 500 км; вертолет мог использоваться в варианте морского бомбардировщика с бомбовой нагрузкой до 500 кг из глубинных бомб ПЛАБ разного калибра;

Ми-4АВ -вооруженный вариант Ми-4А, пырвый отечественный транспортно-боевой вертолет для непосредственной поддержки наземных войск, на ферменных пилонах по бокам фюзеляжа могли подвешиваться на 6 балочных держателях авиационные бомбы, контейнеры с НАР калибром 57 мм и пусковые установки для четырех ПТУР «Фаланга» с радиокомандной системой наведения; вертолет был снабжен оптическим визиром Ш121, коллиматорным прицелом ПКВ и оптическим прицелом ОПБ-1Р; в 1967-1968 гг. в вариант Ми-4АВ было переоборудовано 200 вертолетов Ми-4А.

Были разработаны и производились также другие модификации вертолета Ми^4 для военного применения:

– вертолеты-тральщики для разведывательного траления минных полей и протраливания узкой полосы впереди головного корабля- тральщика;

– вертолеты – летающие пункты связи наземных войск;

– вертолеты радиопротиводействия и постановки помех;

– вертолеты санитарные и вертолеты – летающие операционные.

Кроме того, был разработан ряд модификаций вертолета для гражданского применения:

– Ми-4П – пассажирский, для перевозки 10 пассажиров и 200 кг груза. Вертолеты Ми-4П обслуживали около 100 вертолетных линий, в том числе в Москве для доставки авиапассажров от центрального аэровокзала до аэропортов; был построен также ряд пассажирских вертолетов для правительственных перевозок с улучшенной планировкой кабины и обтекателями колес на опорах шасси;

– Ми-4СХ – сельскохозяйственный, с опрыскивателем для жидких химикатов, с баком емкостью 1600 кг или распылителем для твердых химикатов массой до 1000 кг;

– вертолет-летающий кран с системой внешней подвески грузов массой до 2000 кг;

– Ми-4Л – противолесопожарный вертолет для борьбы с лесными пожарами; в грузовой кабине устанавливались два бака емкостью по 500 л и размещались 8 пожарных со снаряжением.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом, одним ПД и четырехопорным шасси.

Фюзеляж полумонококовой конструкции, с поршневым двигателем, установленным в наклонном положении в носовой части, и двухместной кабиной экипажа над ним. Центральную часть фюзеляжа занимает грузовая кабина размерами 4,15 х 1,70 х 1,6 м и объемом 16 м? с задним грузовым люком размерами 1,86 х 1,6 м с опускающимся грузовым трапом и открывающимися в стороны створками. С левого борта кабины расположена дверь размерами 0,9 х 1,45 м, в дверном проеме устанавливается стрела с электролебедкой БА-47 для подвеса груза, по бокам кабины имеются три круглых окна, одно из них в двери. В кабине размещаются откидные сиденья для 12 десантников; в перегрузочном варианте – для 16 десантников, включая стрелка; в санитарном варианте в кабине устанавливается 8 носилок для раненых, столик и сиденье для санитара. Кабина летчика имеет поточно-вытяжную вентиляцию и большие сдвижные двери. С 1957 г. вертолеты Ми^1 оборудуются системой внешней подвески грузов массой 1200 кг, в перегрузочном варианте – до 1600 кг. В носовой части фюзеляжа под грузовой кабиной снизу размещается гондола для стрелка с остеклением впереди и креплением ограниченно-подвижной установки НуВ-1 с пулеметом ТКБ-481 калибром 12,7 мм и коллиматорным прицелом К-10Т. Хвостовая балка коническая, круглого сечения полумонококовой конструкции, с отклоненной вверх концевой балкой.

Шасси четырехопорное, неубирающееся, главные опоры ферменной конструкции, с масляно-воздушными амортизаторами и тормозными колесами размером 700 х 850 мм, передние опоры с самоориентирующимися колесами размером 100 х х 150 мм, на конце хвостовой балки снизу размещена предохранительная хвостовая опора с воздушным амортизатором.

Несущий винт четырехлопастный, с шарнирным креплением лопастей и фрикционными демпферами. Лопасти с 1960 г. прямоугольной формы в плане, цельнометаллические, с прессованным лонжероном из алюминиевого сплава и приклеенными секциями с сотовым заполнителем, хорда лопасти 0,62 м, профиль лопасти NACA 23012, ресурс лопасти 2500 ч. До 1960 г. несущие винты имели лопасти смешанной конструкции со стальным трубчатым лонжероном и обшивкой из фанеры и полотна, ресурс которых не превышал 500 ч. Лопасти имели трапециевидную форму в плане с хордой в корневых сечениях 0,8 м и на конце 0,325 м, профиль лопасти NACA 230.

Рулевой винт диаметром 3,6 м, трехлопастный, толкающий, с деревянными лопастями трапециевидной формы в плане.

Силовая установка состой! из одного двухрядного звездообразного 14-цилиндрового поршневого двигателя АШ-82В с принудительным воздушным охлаждением, установленного в наклонном положении в носовой части фюзеляжа и снабженного открывающимися в стороны створками для облегчения обслуживания; по бокам фюзеляжа размещены боковые воздухозаборники системы воздушного охлаждения с осевым вентилятором.

Топливная система состоит из одного мягкого протестированного бензобака емкостью 1000 л в специальном контейнере в центральной части фюзеляжа. Для перегоночных полетов в грузовой кабине устанавливается дополнительный бак емкостью 275 л.

Маслосистема состоит из одного маслобака емкостью 65 л и маслорадиатора, охлаждаемого воздухом от вентилятора двигателя.

Трансмиссия состоит из главного редуктора с муфтой свободного хода и собственной маслосистемой, промежуточного редуктора, редуктора рулевого винта, соединительных валов и тормоза несущего винта, скорость вращения вала несущего винта на взлетном режиме 198 об/мин, на номинальном режиме 178 об/мин.

Система управления впервые в практике отечественного вертолетостроения выполнена бустерной, с гидроусилителями по всем четырем каналам, работа которых обеспечивается от основной и дублирующей гидросистем с рабочим давлением 3,9-5,9 мПа/40-60 кг/см? . Управление вертолетом двойное, с пружинными загрузочными механизмами.

Оборудование обеспечивает пилотирование вертолета днем и ночью и в сложных метеорологических условиях, стандартное радиооборудование, состоящее из радиостанции РСИХ-ЗМ, радиокомпаса АРК-5, радиовысотомера РВ-2, радиолокационной станции СРО и переговорного устройства СПУ-2 для различных модификаций, дополняется специальный: оборудованием. Вертолет оснащен кислородным оборудованием, обеспечивающим работу экипажа при высотных полетах с кислородным баллоном емкостью 2 л и противообледенительной спиртовой системой; в санитарном варианте дополнительно устанавливается 8 кислородных баллонов емкостью по 1,8 л для раненых.

Вооружение. На транспортно- десантном варианте в гондоле расположена стрелковая установка НуВ-1 с пулеметом А-12,7 конструкции Афанасьева калибром 12,7 мм и боезапасом 200 патронов, снабженным коллиматорным прицелом K-10T. Углы обстрела пулемета А-12,7: в вертикальной плоскости вниз – 55°, в горизонтальной плоскости – 30° вправо и влево от продольной оси вертолета. В транспортно-боевом варианте вертолет был снабжен комплексом вооружения К-48 с пулеметом А-12,7 калибром 12,7 мм с боезапасом 200 патронов в подфюзеляжной гондоле, 4 ПТУР «Фаланга» 4-6 блоками по 16 НАР С-5 или 4 бомбами по 250 кг на внешних узлах.

Размеры, м:

длина вертолета с вращающимися

винтами 25,02

без винтов 26,79

высота вертолета на стоянке 4,4

максимальная ширина фюзеляжа 2

диаметр несущего винта 21

ометаемая площадь, м? 347

Двигатель: ПД ALU-82B

взлетная мощность, кВт/л. с. 1250/1700

Массы и нагрузки, кг:

максимальная взлетная 7550

нормальная взлетная 7150

пустого вертолета 5100

максимальная 1600

нормальная 1200

нормальный запас топлива, л 600 (800)

полный запас топлива, л:

без дополнительного бака 715 (955)

с дополнительным баком 915 (1220)

Летные данные:

максимальная эксплуатационная скорость при нормальной взлетной массе в диапазоне высот от земли до 2000 км, км/ч 185

максимальная скороподъемность на взлет ном режиме работы двигателя при максимальной взлетной массе на высоте 800 м, м/с 5,6

статический потолок при нормальной

взлетной массе, м 2000

динамический потолок, м:

при нормальной взлетной массе 5500

при максимальной взлетной массе 4000

практическая дальность полета

с 5% АНЗ при нормальной взлетной на высоте 1000 м и приборной скорости 140 км/ч, км:

с нормальным запасом топлива 410

с полным запасом топлива без дополнительного бака 500

Начиная с 2015 года коллективом "Московского авиационно-ремонтном заводе ДОСААФ" выполняются работы по восстановлению до летного состояния единственного в России вертолета Ми-4. Материалы о ходе работ уже появлялись в публикациях ЖивогоЖурнала два года назад на страницах boeing и fotografersha . Задача, которую сейчас решает коллектив завода непроста. Тридцать лет прошло с прекращения эксплуатации вертолета данного типа в нашей стране. Лично меня ход восстановления вертолета заинтересовал профессионально грамотным подходом к нетривиальной технической задаче. Вертолет был разобран, снято все оборудование и силовая установка. Смыв лакокрасочного покрытия позволил произвести дефектоскопию элементов конструкции вертолета с применением визуальных и инструментальных методов. Далее пошла долгая процедура поиска комплектующих, которые можно использовать на летном экземпляре. И вот каким я увидел исторический вертолет в ангаре...

Итак, немного информации. Ми-4 — советский многоцелевой вертолёт, разработанный в ОКБ Миля в начале 1950-х годов. Был первым военно-транспортным вертолётом вооружённых сил СССР. Имел такую же компоновку как у американского Sikorsky S-55, но превосходил его по сухой массе и грузоподъёмности более чем в два раза. Просторная грузовая кабина вмещала 1600 кг груза или 12 полностью экипированных десантников. Ми-4 стал первым советским вертолётом, оснащённый грузовым люком в задней части с откидными створками и опускающимся трапом.

Разработка вертолёта началась в сентябре 1951 года. Разрабатывая Ми-4, ОКБ Миля преследовало цель ликвидировать отставание в разработке вертолётов среднего класса, по сравнению с США. Несмотря на сходную компоновку с Н-19 (S-55), новый советский вертолёт существенно отличался от американского, в первую очередь — намного большими размерами и массой. Разработка была выполнена в очень короткий срок: уже в апреле 1952 года начались первые испытания вертолёта на привязи. Первый полёт на Ми-4 выполнил лётчик-испытатель В. В. Винницкий 3 июня 1952 года. В декабре того же года начался серийный выпуск вертолёта на Саратовском авиационном заводе. С 1953 года вертолёт Ми-4 также выпускался на Казанском вертолётном заводе, который являлся головным по этой теме вплоть до снятия вертолёта с производства в 1968 году.

Вертолёты Ми-4 первых серий эксплуатировались в ВВС с 1953 года. Примерно в то же время началась эксплуатация вертолётов в гражданской авиации СССР. Широко использовался для гражданских перевозок, в народном хозяйстве и Вооружённых Силах вплоть до массового появления Ми-8 в 70-х годах. Применялся в качестве пассажирского, транспортного, санитарного, для тушения лесных пожаров, для работы в Арктике и Антарктике, на БАМе. Поставлялся на экспорт в 30 стран мира. Всего было выпущено порядка 3900 штук, в том числе 500 экземпляров по лицензии в Китае.

Летно-технические характеристики:
Экипаж: 3 чел.
Пассажиры: 16 чел.
Диаметр несущего винта: 21 м
Диаметр рулевого винта: 3,6 м
Длина фюзеляжа: 16,8 м
Высота: 4,4 м
Масса пустого вертолёта: 4900 кг
Максимальная взлётная: 7600 кг
Максимальная грузоподъёмность: 1600 кг
Внутренний запас топлива: 1000+500 кг
Силовая установка: АШ-82, мощность 1700 л. с.
Крейсерская скорость: 140 км/ч
Максимальная скорость: 226 км/ч
Дальность полёта практическая: 465 км
Статический потолок: 1200 м
Динамический потолок: 5500 м

Отдельные экземпляры Ми-4 эксплуатировались до конца 1980-х годов. Решение о списании всех находившихся в эксплуатации вертолётов Ми-4 в СССР было принято по результатам расследования катастрофы Ми-4А, произошедшей 2 февраля 1988 года в Читинской области.
Вертолёт выполнял транспортно-связной полёт по маршруту аэродром Чара - район реки Куда-Малая, по обслуживанию оленеводческой бригады №5 совхоза «Чарский». Погибли все находившиеся на борту 8 человек.
Выводы: в полете произошел отказ продольного управления вертолетом из-за рассоединения в добустерной части качалки продольного управления с качалкой управления командным золотником гидроусилителя БУ-10П продольного управления. Причиной рассоединения в данном узле послужил низкий уровень технологической дисциплины исполнителей при замене гидроусилителя продольного управления БУ-10П и отсутствие контроля за производством работ в АТБ Нижнеудинского ОАО.
Заключение: катастрофа вертолета произошла по причине потери продольной управляемости в полете из-за выпадения соединительного болта в добустерной части качалки продольного управления с качалкой управления командным золотником гидроусилителя БУ-10П продольного управления. Выпадение болта произошло в результате нарушения пункта 10.2.3 «Наставления по технической эксплуатции и ремонту авиационной техники гражданской авиации 1983 года» и «Технологических указаний по выполнению регламентных работ на вертолете Ми-4».

Событие тридцатилетней давности печальное, вместе с тем наталкивающее на размышления. Понятно, что к концу восьмидесятых Ми-4 устарел технически и физически. Но почему же все уничтожать? Почему не оставить для нашей с вами истории, для наших детей, хотя бы несколько летающих экземпляров. Почему мы не ценим и не уважаем свою техническую историю? Почему не сохраняем ее элементы, если хотите, экспонаты? И почему на повестке дня сегодня стоит вопрос переноса всей экспозиции монинского музея в парк Патриот? Я не против развития экспозиции парка Патриот. Почему специально для него нельзя со всех просторов нашей необъятной страны привести еще сохранившуюся, в том или ином состоянии, авиационную технику? Привести ее в порядок и показывать?

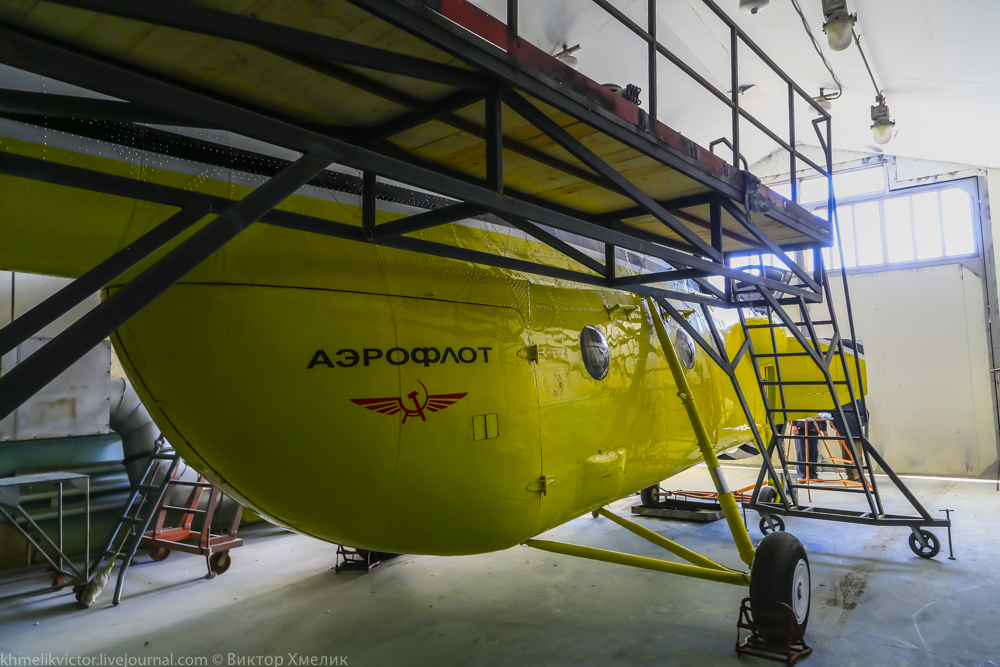

Вернемся к текущему состоянию вертолета. Вертолет окрашен по довольно редкой и интересной желто-черно-белой схеме Аэрофлота. Напомню, что "сердце" вертолета - АШ-82 - наш самый массовый и мощный поршневой мотор, который также стоял на Ла-5, -7, -9, -11, Ил-12, -14. В настояще время выполняются наземные отработки силовой установки. Коллектив испытателей столкнулся с проблемой в работе двигательной автоматики, вследствие чего силовая установка не держит минимальные обороты.

Вот почему нужна помощь в решении данной проблемы.

Уважаемая читающая аудитория!

Если есть знакомые, или знакомые знакомых, которые могут помочь с решением данной проблемы или хотя бы подсказать направление пути ее решения, пишите в комментарии!

Мне всегда было интересно, зачем этому вертолету два воздухозаборника по бокам, в средней части фюзеляжа?

Оказывается, для охлаждения мотора, ведь он стоит здесь задом-наперед, да еще и под наклоном!

А не подъняться ли на стремянку?

На вертолете не установлены лопасти несущего и рулевого винтов. По информации двухлетней давности, с ними была проблема. То есть у вертолета не было самого главного - несущего винта. На текущий момент, по заверениям специалистов завода, Ми-4 ждет лопасти несущего винта после капитального ремонта с Казанского вертолетного завода.
А вы себе можете представить что собой представляет лонжерон лопасти? Труба переменного сечения длиной практически 10 м. В корне диаметром 90,5 мм и стенкой 7,25. На конце это - эллипс 69,2х53,4. Материал - закаленная сталь 30ХГСА. Отполирована в продольном направлении. Как вам "деталька"?

Экскурсия по территории и цехам завода была проведена сотрудниками, работающими здесь более двадцати лет, настоящими профессионалами. О том, что здесь ремонтируют и как, будет в следующей публикации. Отдельное спасибо генеральному директору завода Ненастьеву Павлу Николаевичу за общую организацию мероприятия.

Настала очередь Ми-4,во многих местах я пытался попасть внутрь этого эпического вертолета для нашей страны и вот только в музее ВВС России удалось это сделать. Итак вашему вниманию...Ми-4 (по классификации НАТО: Hound) - советский многоцелевой вертолёт, разработанный в ОКБ Миля в начале 1950-х годов.
Был первым военно-транспортным вертолётом вооруженных сил СССР. Имел такую же компоновку как у американского Sikorsky S-55, но превосходил его по грузоподъемности более чем в два раза.

Центральный музей ВВС в монино


Наш вертолет Ми-4,причем судя по всему именно Ми-4А,бортовой номер: 34, s/n: 1104. Его более детальную историю откопать не удалось,поэтому если есть информация,то был бы весьма признателен.

Очень хотелось акромя кабины заглянуть и под капот,но это не удалось.На всех вертолетах Ми-4 использовалась одна и та же силовая установка - специально разработанный для него вариант поршневого двигателя воздушного охлаждения АШ-82В взлетной мощностью 1250 кВт,1700 л. с., разработанный ОКБ им. В.Д. Швецова.

Под фюзеляжем в носовой части была предусмотрена гондола для стрелка с пулеметом калибром 12,7 мм на турельной установке.

Женя опираясь на воздухозаборник исполинского 1700 сильного поршневого двигателя,пытается открыть нам дверь кабины пилотов.

Это не возымело успеха и Матвей выдвинулся открывать грузовые створки в хвосте

Попутно оглядываем детали вертолета

С левого борта кабины расположена дверь размерами 0,9х1,45 м, в дверном проеме устанавливается стрела с электролебедкой БА-47 для подвеса груза, по бокам кабины имеются три круглых окна, одно из них в двери.
Эта дверь нам тоже не поддалась

Хвостовая балка с рулевым винтом

Рулевой винт диаметром 3,6 м, трехлопастный, толкающий, с деревянными лопастями трапециевидной формы в плане.

Александр Васильевич с Матвеем ждут Женю. Только он мастер открывания
грузовой люк в задней части с откидными створками и опускающимся трапом - решение, которое стало традиционным в дальнейшем для военно-транспортных вертолетов

Фото 11.

Фото 12.

И вот люк открыт.Не пугайтесь,это всего лишь облезла краска. Понятно,что это не есть хорошо,но это не самый страшный вариант.
Просторная грузовая кабина вмещала 1600 кг груза или 12 полностью экипированных десантников. Ми-4 стал первым советским вертолётом, оснащенный грузовым люком в задней части с откидными створками и опускающимся трапом.

Просторная грузовая кабина в том числе пушку калибром 57 мм с расчетом, два мотоцикла М-72 с колясками и пять десантников или автомобиль-вездеход ГАЗ-67В, а позже ГАЗ-69,
Передвигаемся в переднюю часть салона.

Тут же рабочее место стрелка-оператора.В носовой части фюзеляжа под грузовой кабиной снизу размещается гондола для стрелка с остеклением впереди и креплением ограниченно-подвижной установки НУВ-1 с пулеметом ТКБ 181 калибром 12,7 мм и коллиматорным прицелом К-10Т.

Да,видны даже ленты под патроны,самого пулемета нет. Углы обстрела пулемета ТКБ-481: в вертикальной плоскости вверх - 0°, вниз - 55°, в горизонтальной плоскости - 30° вправо и влево от продольной оси вертолета. В транспортно-боевом варианте вертолет вооружен пулеметом А-12,7 (12,7 мм) в подфюзеляжной установке, четырьмя ПТУР "Шмель" и четырьмя блоками НАР на внешних узлах.

правый передний угол по движению

левый передний угол салона

Матвей и сюда отказывается забираться.Грузовая кабина размерами 4,15х1,70х1,6 м и объемом 16 м3 с задним грузовым люком размерами 1,86х1,6 м.

а мне нужно на второй этаж,в кабину пилотов

Фото 21.

пока еще могу вскарабкаться. Конечно с фототехникой это непросто,но...Перед нами центральная панель приборов. И это все сделало солнце.

Верхняя панель

Здесь квс слева. Кабина летчика имеет поточно-вытяжную вентиляцию и большие сдвижные двери.

Просторно,разве что вал от двигателя к редуктору идет

любопытно,что за веревочки висят? вроде свежие

гидравлика,воздух и педали

пульт между пилотами,не очень то разберешь,что здесь было. А Матвей все же пробрался...

Фото 29.

шаг-газ

что было за спиной пилота? Место для куртки и шапки?:-))

пульт управления внешним грузом у квса?

бачок со спиртом для борьбы с обледенением стекла лобового

Управление вертолетом двойное, с пружинными загрузочными механизмами.

ручка циклического шага. Установлена бустерная (впервые в российском вертолетостроении) система управления.

рабочее место второго пилота,спинка кресла поворотная

общий вид кабины сверху.Оборудование обеспечивает пилотирование вертолета днем и ночью и в сложных метеорологических условиях, стандартное радиооборудование, состоящее из радиостанции РСИХ-ЗМ, радиокомпаса АРК-5, радиовысотомера РВ-2, радиолокационной станции СРО и переговорного устройства СПУ-2 для различных модификаций, дополняется специальным оборудованием.

Фото 38.

ближе панель

педали с ремешками!!! а зачем?

горизонт

Было известно, что вертолет Ми-4 в случае вынужденной посадки на воду довольно быстро переворачивается и через 1-1,5 мин. полностью уходит под воду.
При этом процессе приводнения, переворачивания и погружения безопасный выход экипажа не обеспечивался ни из одной двери, а оказывался возможным только после полного затопления кабин. Естественно, это требовало железной выдержки от экипажей, проведения специальных интенсивных тренировок и находилось на пределе физических и моральных возможностей. Почти все свидетельствовало о том, что экипаж при вынужденной посадке вертолета на воду погибнет.

Такое вот многосекционное лобовое стекло

Таблица разжижения!!!

такая вот тангета под крышечкой

общий вид на заднюю стенку кабины.Вертолет оснащен кислородным оборудованием, обеспечивающим работу экипажа при высотных полетах с кислородным баллоном емкостью 2 л и противообледенительной спиртовой системой; в санитарном варианте дополнительно устанавливается 8 кислородных баллонов емкостью по 1,8 л для раненых.

вид на люк в салон

кабина пилотов из пассажирского салона

крыша кабины пилотов

общий вид кабины

Идем к хвостовой части

Матвей уже успел убрать всякий мусор и бутылки(достаточно свежие)которые тут были.

Еще раз общий вид салона и внизу бутылки

Фото 55.

бортовой номер 34

а мы заглянем в хвостовую балку

видите,куда не добралось солнце,все хорошо,как новый

а может ему летать охота?

и проводка еще вполне
