И вот, наконец, дошли руки. После сборок мелких катушек решил замахнуться на новую схему, более серьезную и сложную в настройке и работе. Перейдем от слов к делу. Полная схема выглядит так:

Работает по принципу автогенератора. Прерыватель пинает драйвер UCC27425 и начинается процесс. Драйвер подает импульс на GDT (Gate Drive Transformator - дословно: трансформатор, управляющий затворами) с GDT идут 2 вторичные обмотки включенные в противофазе. Такое включение обеспечивает попеременное открытие транзисторов. Во время открытия транзистор прокачивает ток через себя и конденсатор 4,7 мкФ. В этот момент на катушке образуется разряд, и сигнал идет по ОС в драйвер. Драйвер меняет направление тока в GDT и транзисторы меняются (который был открытым - закрывается, а второй открывается). И этот процесс повторяется до тех пор, пока идет сигнал с прерывателя.

GDT лучше всего мотать на импортном кольце - Epcos N80. Обмотки мотаются в соотношении 1:1:1 или 1:2:2. В среднем порядка 7-8 витков, при желании можно рассчитать. Рассмотрим RD цепочку в затворах силовых транзисторов. Эта цепочка обеспечивает Dead Time (мертвое время). Это время когда оба транзистора закрыты. То есть один транзистор уже закрылся, а второй еще не успел открыться. Принцип такой: через резистор транзистор плавно открывается и через диод быстро разряжается. На осциллограмме выглядит примерно так:

Если не обеспечить dead time то может получиться так, что оба транзистора будут открыты и тогда обеспечен взрыв силовой.

Идем дальше. ОС (обратная связь) выполнена в данном случае в виде ТТ (трансформатора тока). ТТ наматывается на ферритовом кольце марки Epcos N80 не менее 50 витков. Через кольцо продергивается нижний конец вторичной обмотки, который заземляется. Таким образом высокий ток со вторичной обмотки превращается в достаточный потенциал на ТТ. Далее ток с ТТ идет на конденсатор (сглаживает помехи), диоды шоттки (пропускают только один полупериод) и светодиод (выполняет роль стабилитрона и визуализирует генерацию). Чтобы была генерация необходимо также соблюдать фразировку трансформатора. Если нет генерации или очень слабая - нужно просто перевернуть ТТ.

Рассмотрим отдельно прерыватель. С прерывателем конечно я попотел. Собрал штук 5 разных... Одни пучит от ВЧ тока, другие не работают как надо. Далее расскажу про все прерыватели, которые делал. Начну пожалуй с самого первого - на TL494 . Схема стандартная. Возможна независимая регулировка частоты и скважности. Схема ниже может генерировать от 0 до 800-900 Гц, если поставить вместо 1 мкФ конденсатор 4,7 мкФ. Скважность от 0 и до 50. То что нужно! Однако есть одно НО. Этот ШИМ контроллер очень чувствителен к ВЧ току и различным полям от катушки. В общем при подключении к катушке, прерыватель просто не работал, либо все по 0 либо CW режим. Экранирование частично помогло, но не решило проблему полностью.

Следущий прерыватель был собран на UC3843 очень часто встречается в ИИП, особенно АТХ, оттуда, собственно, его и взял. Схема тоже неплохая и не уступает TL494 по параметрам. Здесь возможна регулировка частоты от 0 до 1кГц и скважность от 0 до 100%. Меня это тоже устраивало. Но опять эти наводки с катушки все испортили. Здесь даже экранирование нисколько не помогло. Пришлось отказаться, хотя собрал добротно на плате...

Надумал вернуться к дубовым и надежным, но малофункциональным 555 . Решил начать с burst interrupter. Суть прерывателя заключается в том, что он прерывает сам себя. Одна микросхема (U1) задает частоту, другая (2) длительность, а третья (U3) время работы первых двух. Все бы ничего, если бы не маленькая длительность импульса с U2. Этот прерыватель заточен под DRSSTC и может работать с SSTC но мне это не понравилось- разряды тоненькие, но пушистые. Далее было несколько попыток увеличить длительность, но они не увенчались успехом.

Схемы генераторов на 555

Тогда решил изменить принципиально схему и сделать независимую длительность на конденсаторе, диоде и резисторе. Возможно многие посчитают эту схему абсурдной и глупой, но это работает. Принцип такой: сигнал на драйвер идет до тех пор пока конденсатор не зарядится (с этим думаю никто не поспорит). NE555 генерирует сигнал, он идет через резистор и конденсатор, при этом если сопротивление резистора 0 Ом, то идет только через конденсатор и длительность максимальна (на сколько хватает емкости) не зависимо от скважности генератора. Резистор ограничивает время заряда, т.е. чем больше сопротивление, тем меньшей времени будет идти импульс. На драйвер идет сигнал меньшей длительностью, но тоже частоты. Разряжается конденсатор быстро через резистор (который на массу идет 1к) и диод.

Плюсы и минусы

Плюсы : независимая от частоты регулировка скважности, SSTC никогда не уйдет в CW режим, если подгорит прерыватель.

Минусы : скважность нельзя увеличивать "бесконечно много", как например на UC3843 , она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора). Ток через конденсатор идет плавно.

На последнее не знаю как драйвер реагирует (плавную зарядку). С одной стороны драйвер также плавно может открывать транзисторы и они будут сильнее греться. С другой стороны UCC27425 - цифровая микросхема. Для нее существует только лог. 0 и лог. 1. Значит пока напряжение выше порогового - UCC работает, как только опустилось ниже минимального - не работает. В этом случае все работает в штатном режиме, и транзисторы открываются полностью.

Перейдем от теории к практике

Собирал генератор Тесла в корпус от АТХ. Конденсатор по питанию 1000 мкф 400в. Диодный мост из того же АТХ на 8А 600В. Перед мостом поставил резистор 10 Вт 4,7 Ом. Это обеспечивает плавный заряд конденсатора. Для питания драйвера поставил трансформатор 220-12В и еще стабилизатор с конденсатором 1800 мкФ.

Диодные мосты прикрутил на радиатор для удобства и для отвода тепла, хотя они почти не греются.

Прерыватель собрал почти навесом, взял кусок текстолита и канцелярским ножом вырезал дорожки.

Силовая была собрана на небольшом радиаторе с вентилятором, позже выяснилось, что этого радиатора вполне достаточно для охлаждения. Драйвер смонтировал над силовой через толстый кусок картона. Ниже фото почти собранной конструкции генератора Тесла, но находящейся на проверке, измерял температуру силовой при различных режимах (видно обычный комнатный термометр, прилепленный к силовой на термопласту).

Тороид катушки собран из гофрированной пластиковой трубы диаметром 50 мм и обклеенным алюминиевым скотчем. Сама вторичная обмотка намотана на 110 мм трубе высотой 20 см проводом 0,22 мм около 1000 витков. Первичная обмотка содержит аж 12 витков, сделал с запасом, дабы уменьшить ток через силовую часть. Делал с 6 витками в начале, результат почти одинаков, но думаю не стОит рисковать транзисторами ради пары лишних сантиметров разряда. Каркасом первички служит обычный цветочный горшок. С начала думал что не будет пробивать если вторичку обмотать скотчем, а первичку поверх скотча. Но увы, пробивало... В горшке конечно тоже пробивало, но здесь скотч помог решить проблему. В общем готовая конструкция выглядит так:

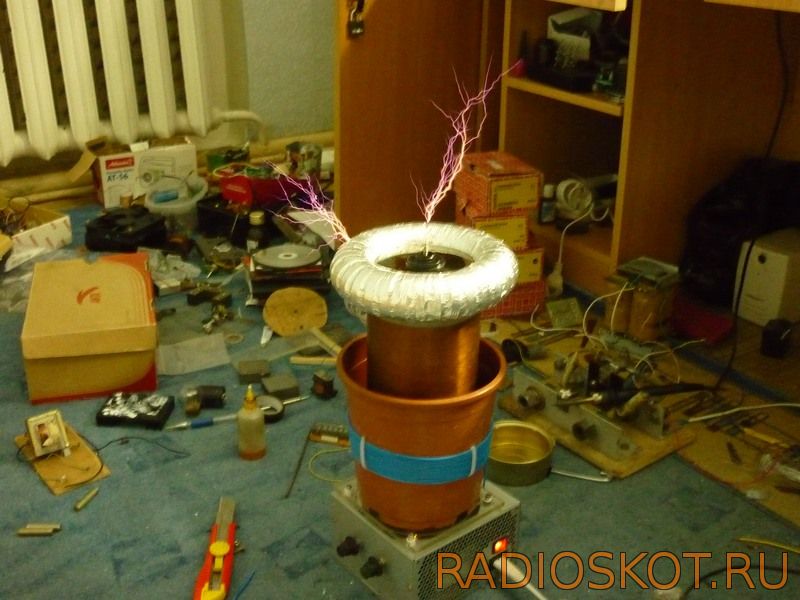

Ну и несколько фоток с разрядом

Теперь вроде бы все.

Ещё несколько советов: не пытайтесь сразу воткнуть в сеть катушку, не факт что она сразу заработает. Постоянно следите за температурой силовой, при перегреве может бабахнуть. Не мотайте слишком высокочастотные вторички, транзисторы 50b60 могут работать максимум на 150 кГц по даташиту, на самом деле немного больше. Проверяйте прерыватели, от них зависит жизнь катушки. Найдите максимальную частоту и скважность, при которой температура силовой стабильная длительное время. Слишком большой тороид может тоже вывести из строя силовую.

Видео работы SSTC

P.S. Транзисторы силовые использовал IRGP50B60PD1PBF. Файлы проекта . Удачи, с вами был [)еНиС !

Обсудить статью ТЕСЛА ГЕНЕРАТОР

В данной статье поговорим про импульсный генератор для ячейки Мэйера.

Изучая элементную базу электронных плат, на которых были собраны все устройства входящие в состав сложной установки, применяемой Мэйером в водородном генераторе, установленном им на автомобиль, я собрал «главную часть» устройства – импульсный генератор.

Все электронные платы выполняют в Ячейке определённые задачи.

Электронная часть мобильной установки генератора водорода Мэйера состоит из двух полноценных устройств, оформленных в виде двух независимых блоков. Это блок управления и контроля ячейки, вырабатывающей кислородно-водородную смесь и блок управления и контроля за подачей этой смеси в цилиндры двигателя внутреннего сгорания. Фотография первого представлена ниже.

Блок управления и контроля за работой ячейки состоит из устройства вторичного питания обеспечивающего все платы модуля энергией и одиннадцати модулей – плат, состоящих из генераторов импульсов, схем контроля и управления. В этом же блоке, за платами импульсных генераторов находятся импульсные трансформаторы. Один из одиннадцати комплектов: плата импульсного генератора и импульсного трансформатора используется конкретно только для одной пары трубок Ячейки. А поскольку пар трубок одиннадцать, то и генераторов тоже одиннадцать.

.

Судя по фотографиям, импульсный генератор собран на простейшей элементной базе цифровых логических элементов. Принципиальные схемы, публикуемые на различных сайтах, посвящённых Ячейке Мэйера, по принципу работы не так далеки от её оригинала, за исключением одного – они упрощены и работают бесконтрольно. Другими словами, импульсы подаются на трубки-электроды до той поры, пока не наступит «пауза», которую по своему усмотрению оперативно с помощью регулировки устанавливает конструктор схемы. У Мэйера «пауза» формируется только тогда, когда сама Ячейка, состоящая из двух трубок, сообщит что пора бы эту паузу сделать. Имеется регулировка чувствительности схемы контроля, уровень которой устанавливается оперативно с помощью регулировки. Кроме того, имеется оперативная регулировка длительности «паузы» — времени, в течение которого на ячейку не поступают импульсы. В схеме генератора Мэйера предусмотрена автоматическая регулировка «паузы» в зависимости от необходимости количества вырабатываемого газа. Эта регулировка осуществляется по сигналу, поступающему от блок управления и контроля за подачей топливной смеси в цилиндры ДВС. Чем быстрее вращается двигатель внутреннего сгорания, тем больше расход кислородно-водородной смеси и тем короче «пауза» у всех одиннадцати генераторов.

На переднюю панель генератора Мэйера выведены шлицы подстроечных резисторов осуществляющих регулировку частоты импульсов, длительности паузы между пачками импульсов и ручной установки уровня чувствительности схемы контроля.

Для репликации опытного импульсного генератора нет необходимости в автоматическом контроле потребности газа и автоматическом регулировании «паузы». Это упрощает электронную схему импульсного генератора. Кроме того, современная электронная база более развита, чем была 30 лет назад, поэтому при наличии более современных микросхем, нет смысла использовать простейшие логические элементы, которые ранее использовал Мэйер.

В настоящей статье публикуется схема импульсного генератора, собранного мной, воссоздающего принцип работы генератора ячейки Мэйера. Это не первая моя конструкция импульсного генератора, до неё было ещё две более сложных схемы, способных генерировать импульсы различной формы, с амплитудной, частотной и временной модуляцией, схемами контроля тока нагрузки в цепях трансформатора и самой Ячейки, схемами стабилизации амплитуд импульсов и формы выходного напряжения на Ячейке. В результате исключения, по моему мнению «ненужных» функций получилась простейшая схема, очень похожая на схемы, публикуемые на различных сайтах, но отличающаяся от них наличием схемы контроля тока Ячейки.

Как и в других публикуемых схемах, в ячейке имеются два генератора. Первый является генератором – модулятором, формирующим пачки импульсов, а второй генератором импульсов. Особенностью схемы является то, что первый генератор — модулятор работает не в режиме автогенератора, как у других разработчиков схем Ячейки Мейера, а в режиме ждущего генератора. Модулятор работает по следующему принципу: На начальном этапе он разрешает работу генератора, а по достижении непосредственно на пластинах Ячейки определённой амплитуды тока, происходит запрет генерации.

В мобильной установке Мэйера в качестве импульсного трансформатора используется тонкий сердечник, а количество витков всех обмоток огромное. Ни в одном патенте не указаны ни размеры сердечника, ни количество витков. В стационарной установке у Мэйера замкнутый торроид с известными размерами и количеством витков. Именно его и решено было использовать. Но поскольку тратить энергию впустую на намагничивание в однотактной схеме генератора это – расточительство, было решено использовать трансформатор с зазором, взяв за основу ферритовый сердечник от строчного трансформатора ТВС-90 применяемого в транзисторных чёрно-белых телевизорах. Он наиболее подходит под параметры, указанные в патентах Мэйера для стационарной установки.

Принципиальная электрическая схема Ячейки Мэйера в моём исполнении представлена на рисунке.

.

Никакой сложности в конструкции генератора импульсов нет. Он собран на банальных микросхемах – таймерах LM555. По причине того, что генератор экспериментальный и неизвестно какие токи нагрузки нас могут ожидать, для надёжности в качестве выходного транзистора VT3 используется IRF.

Когда ток Ячейки достигнет определённого порога, при котором происходит разрыв молекул воды, необходимо сделать паузу в подаче импульсов на Ячейку. Для этого служит кремниевый транзистор VT1 — КТ315Б, который запрещает работу генератора. Резистор R13 «Ток срыва генерации» предназначен для установки чувствительности схемы контроля.

Переключатель S1 «Длительность грубо» и резистор R2 «Длительность точно» являются оперативными регулировками длительности паузы между пачками импульсов.

В соответствии с патентами Мэйера трансформатор имеет две обмотки: первичная содержит 100 витков (для 13 вольт питания) провода ПЭВ-2 диаметром 0,51 мм, вторичная содержит 600 витков провода ПЭВ-2 диаметром 0,18 мм.

При указанных параметрах трансформатора оптимальная частота следования импульсов – 10 кГц. Катушка индуктивности L1 намотана на картонной оправке диаметром 25 мм, и содержит 100 витков провода ПЭВ-2 диаметром 0,51 мм.

Теперь, когда вы всё это «проглотили», произведём разбор полётов этой схемы. С данной схемой я не применял дополнительных схем повышающих выход газа, потому что в мобильной Ячейке Мэйера их не наблюдается, конечно не считая лазерной стимуляции. Или я забыл сходить со своей Ячейкой к «бабке – шептунье», чтобы она нашептала высокую производительность Ячейки, или не правильно выбрал трансформатор, но КПД установки получился очень низкий, а сам трансформатор сильно нагревался. Учитывая, что сопротивление воды мало, сама Ячейка не способна выступать в качестве накопительного конденсатора. Ячейка просто не работала по тому «сценарию» который описывал Мэйер. Поэтому я добавил в схему дополнительный конденсатор С11. Только в этом случае на осциллограмме выходного напряжения появилась форма сигнала, с выраженным процессом накопления. Почему я поставил его не параллельно Ячейке, а через дроссель? Схема контроля тока ячейки должна отслеживать резкое повышение этого тока, а конденсатор будет препятствовать этому своим зарядом. Катушка уменьшает влияние С11 на схему контроля.

Я использовал простую воду из под крана, использовал и свежее дистиллированную. Как я только не извращался, но затраты энергии при фиксированной производительности были в три — четыре раза выше, чем напрямую от аккумулятора через ограничительный резистор. Сопротивление воды в ячейке настолько мало, что повышение импульсного напряжения трансформатором, с лёгкостью гасилось на малом сопротивлении, заставляя магнитопровод трансформатора сильно нагреваться. Возможно, предположить, что вся причина в том, что я использовал трансформатор на феррите, а в мобильной версии Ячейки Мэйера стоят трансформаторы, у которых сердечник почти отсутствует. Он больше выполняет функцию каркаса. Не трудно понять, что Мэйер компенсировал малую толщину сердечника большим количеством витков, тем самым увеличив индуктивность обмоток. Но сопротивление воды от этого не увеличится, поэтому и напряжение, о котором пишет Мэйер, не поднимется до описываемого в патентах значения.

С целью повышения КПД я решил «выкинуть» из схемы трансформатор, на котором происходит потеря энергии. Принципиальная электрическая схема Ячейки Мэйера без трансформатора представлена на рисунке.

.

Так как индуктивность катушки L1 очень маленькая, я так же исключил её из схемы. И «о чудо» установка стала выдавать сравнительно высокий КПД. Я провёл эксперименты и пришел к выводу, что на заданный объём газа установка затрачивает ту же самую энергию, что и при электролизе постоянным током, плюс-минус погрешность измерений. То есть я наконец собрал установку, в которой не происходит потерь энергии. Но зачем она нужна, если напрямую от аккумулятора точно такие же затраты энергии?

Завершение

Завершим тему очень маленького сопротивления воды. Сама Ячейка не способна работать в качестве накопительного конденсатора потому, что вода, которая выступает в качестве диэлектрика конденсатора, быть им не может – она проводит ток. Для того, чтобы над ней совершался процесс электролиза – разложения на кислород и водород, она должна быть проводящей. Получается неразрешимое противоречие, которое возможно разрешить только по одному пути: Отказаться от версии «Ячейка-конденсатор». Накопления в Ячейке подобно конденсатору происходить не может, это Миф! Если учитывать площадь обкладок конденсатора образованного поверхностями трубок, то даже при воздушном диэлектрике ёмкость ничтожно мала, а здесь в качестве диэлектрика выступает вода со своим малым активным сопротивлением. Не верите? Возьмите учебник физики и посчитайте ёмкость.

Можно предположить, что накопление происходит на катушке L1, но этого также не может быть по той причине, что её индуктивность также очень мала для частоты порядка 10 кГц. Индуктивность трансформатора на несколько порядков выше. Можно даже задуматься над тем, зачем её с малой индуктивностью вообще «воткнули» в схему.

Послесловие

Кто-то скажет, что всё чудо в бифилярной намотке. В том виде, в каком она представлена в патентах Мэйером, толку от неё не будет. Бифилярная намотка применяется в защитных фильтрах питания, не одного и того же проводника, а противоположных по фазе и предназначена для подавления высоких частот. Она даже имеется во всех без исключения блоках питания компьютеров и ноутбуков. А для одного и того же проводника, бифилярная намотка делается в проволочном резисторе, для подавления индуктивных свойств самого резистора. Бифилярная намотка может использоваться в качестве фильтра, защищающего выходной транзистор, не пропускающего мощные СВЧ-импульсы в схему генератора, подаваемые от источника этих импульсов непосредственно на Ячейку. Кстати и катушка L1 является отличным фильтром для СВЧ. Первая схема импульсного генератора, которая использует повышающий трансформатор – правильная, только чего-то не хватает между транзистором VT3 и самой Ячейкой. Этому я посвящу следующую статью.

Необычный режим работы транзистора.

Кажется, в наше просвещённое время транзистор изучен настолько, что ничего нового о нём узнать уже невозможно.
Тем не менее, недавно я обнаружил схему генератора, которая работает очень устойчиво и имеет хорошую нагрузочную способность, хотя, кажется, вовсе не должна этого делать.

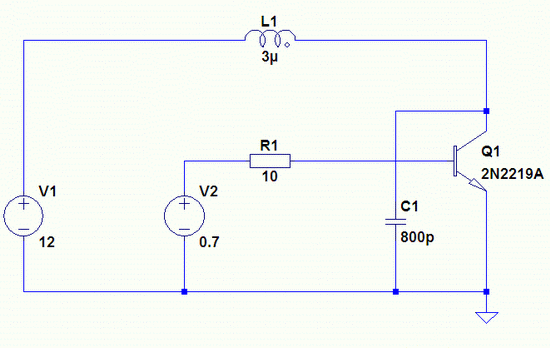

Схема очень простая, изображена на рисунке 1:

Рис.1. Схема генератора.

Для запуска генератора необходимо кратковременно замкнуть коллектор и эмиттер транзистора через низкоомное сопротивление или подать на вход транзистора короткий запускающий импульс.

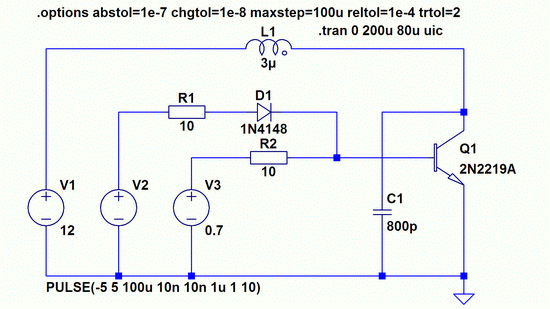

Модель генератора с запускающим импульсом представлена на рисунке 2.

Рис.2. Схема модели генератора.

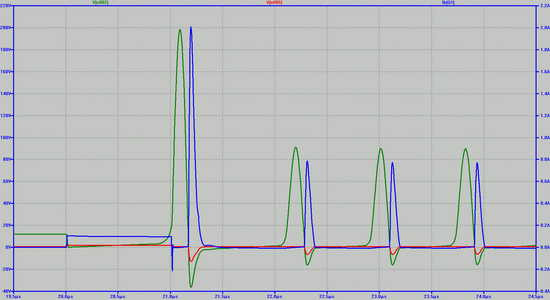

Временные диаграммы работы генератора приведены на рисунке 3.

Синий - ток в базе транзистора.
Красный - напряжение на базе.

Запуск генератора осуществляется одиночным импульсом напряжения с генератора V2. Из диаграмм следует, что генерация начинается после окончания запускающего импульса тока в базе транзистора.
Во время прохождения запускающего импульса тока транзистор открылся, в индуктивности L1 стал протекать ток, и накопилась энергия в виде магнитного поля. После закрывания транзистора, как это описано во множестве учебников, энергия магнитного поля преобразуется в энергию электрического поля, которая накапливается в конденсаторе C1. Напряжение на конденсаторе возрастает до определённой величины, после чего начинается обратный процесс. Напряжение на конденсаторе начинает падать, а ток в катушке возрастать, изменив своё направление на противоположное.
Когда напряжение на конденсаторе падает до нуля, ток в катушке имеет максимальную величину, с этого момента напряжение на конденсаторе должно изменить свой знак и возрастать в другой полярности. Но этого не происходит, поскольку напряжение на коллекторе транзистора становится отрицательным и открывается его коллекторный переход, смещённый в прямом направлении. Через этот переход в базу транзистора начинает уходить ток, накопленный в катушке индуктивности. Из диаграмм видно, что напряжение на базе становится тоже отрицательным, эмиттерный переход закрывается и начинает играть роль коллектора - транзистор работает полностью в инверсном режиме, с низким коэффициентом усиления по току, но всё же в режиме транзистора. Часть тока ответвляется в эмиттер и возвращается в источник питания. Остальная часть тока в конечном итоге тоже возвращается в источник питания, проделав работу на преодоление ЭДС источника V3 и на потери в других элементах схемы.
После того, как напряжение на выводе катушки, соединённом с коллектором транзистора, станет равным нулю, транзистор переходит из инверсного режима в нормальный режим работы. Всё это время он остаётся открытым, в результате чего к катушке приложено напряжение источника питания в течение времени, достаточном для того, чтобы в ней накопилась энергия, необходимая для следующего периода колебаний.

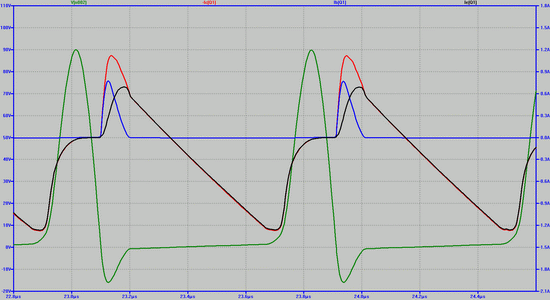

Для лучшего понимания процессов, (если вдруг кому захочется) на рисунке 4 приведены диаграммы токов в транзисторе.

Рис. 4. Временные диаграммы токов в транзисторе.
Направления токов приведены к току в базе.
Синий - ток в базе транзистора.
Красный - ток в коллекторе.
Чёрный - ток в эмиттере

Из диаграмм токов видно, что ток эмиттера практически всё время равен току коллектора за исключением начальной стадии процесса.

Если кому-то кажется, что такой генератор не имеет практического применения, это не так. В схемотехнике по альтернативной энергетике такое решение встречается нередко. Попытки понять, что происходит в таких схемах, и привели к появлению этой статьи.
Внесу свою лепту тем, что предложу схему раскачки трансформатора Теслы с помощью этого генератора. От известной схемы качера она отличается тем, что оба вывода катушки Теслы остаются свободными. От других схем качеров, в которых оба конца катушки Теслы свободны, - тем, что отсутствует катушка обратной связи.

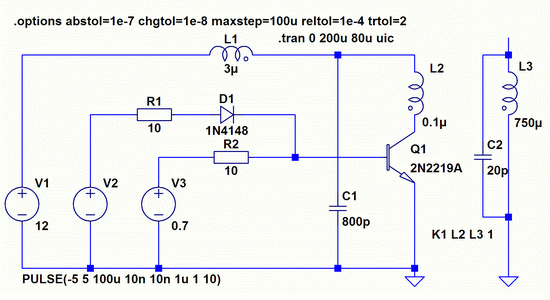

Модель такой схемы приведена на рисунке 5.

Рис.5. Схема модели качера.

На схеме L2 - индуктор, L3 - катушка Теслы.
На рисунке 6 приведены диаграммы напряжений на коллекторе транзистора и напряжения на катушке Теслы.

Рис. 6. Временные диаграммы напряжений.
Зелёный - напряжение на коллекторе.

Ну и, наконец, схема, которая встречается в Интернете. От схемы на рисунке 5 отличается наличием катушки обратной связи. Такая схема не нуждается в запускающем импульсе, а запускается сама. От схемы качера с катушкой обратной связи отличается тем, что частота импульсов накачки задаётся не резонансной частотой катушки Теслы, а частотой колебательного контура, образованного индуктивностью L1 и ёмкостью C1.
Модель самозапускающейся схемы приведена на рисунке 7.

Рис.7. Схема модели качера с автозапуском.

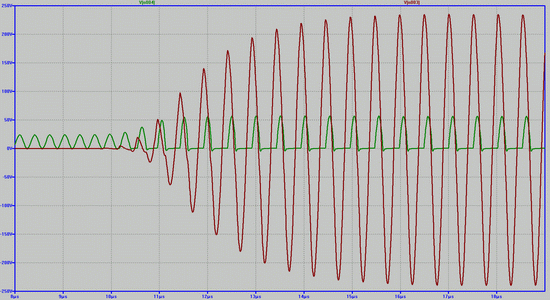

Временная диаграмма, иллюстрирующая процесс запуска, показана на рисунке 8.

Рис. 8. Временные диаграммы напряжений в схеме с автозапуском.
Зелёный - напряжение на коллекторе.
Коричневый - напряжение на катушке Теслы.

Выше рассмотрены только общие принципы работы генератора. В реальной схеме многое зависит от величины опорного напряжения и резистора в цепи базы. Изменением этих параметров можно изменять величину обратного тока в коллекторе транзистора и получать форму сигналов на коллекторе от импульсов до синусоиды. В схеме с автозапуском на форму сигналов кроме того, влияют индуктивности катушек L2 и L4. Например, транзистор в схеме с принудительным пуском может работать вовсе без смещения в цепи базы.
Модель такой схемы приведена на рисунке 9.

Рис.9. Схема модели с отсутствием смещения в цепи базы.

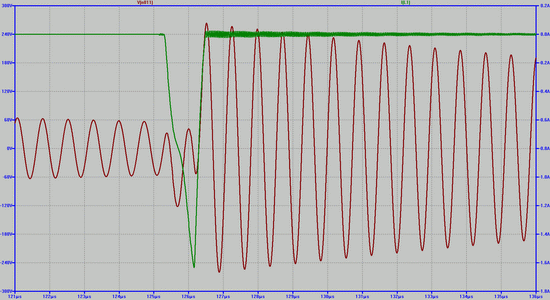

На рисунке 10 приведена временная диаграмма нарастания напряжения на катушке Теслы.

Рис.10. Временная диаграммы напряжения на катушке Теслы.

Если запуск схемы производить закорачиванием коллектора и эмиттера резистором, то транзистор можно представить в виде двухполюсника.

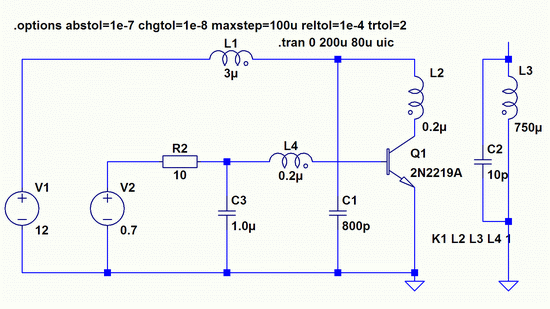

Модель такой схемы представлена на рисунке 11.

Рис.11. Схема модели с представлением транзистора в виде двухполюсника.

На рисунке 12 приведены временные диаграммы запускающего импульса тока и напряжения на катушке Теслы.

Рис. 12. Временные диаграммы.
Синий - ток в резисторе R1/.
Коричневый - напряжение на катушке Теслы.

Интересно, что в модели работает и с закороченными выводами эмиттера и базы, И даже работает с простым выпрямительным диодом. Однако только в том случае, если в модели заложено время восстановления диода больше, чем время его открывания. Это может служить ключём к пониманию механизма накачки колебательного контура. То есть, за время восстановления перехода в контур поступает энергии больше, чем расходуется при его открывании. Если реальные диоды обладают таким свойством, то построение генератора вполне возможно при соблюдении соотношений параметров схемы, допускающих режим генерации. Более того, такие схемы могут быть интересны с той точки зрения, что восстановление закрытого состояния у диодов может происходить практически мгновенно, что на практике используется для генерации импульсов наносекундных длительностей. Но в железе я этого не проверял, и пока здесь публиковать не буду. Это тема для другой статьи.

Все описанные здесь схемы имеют одну полезную особенность - несмотря на большие токи, протекающие в их цепях, потребление тока от источника питания может быть мизерным, потому, что бОльшая часть их возвращается обратно в источник питания.

* * *

Генератор коротких импульсов напряжения на диоде.

Схему, соответствующую модели, представленной на рисунке 11 в предыдущей статье, на практике удаётся запустить, и она продолжает работать даже при закороченных выводах эмиттера и базы транзистора, и токи в транзисторе при этом возрастают. Но с выпрямительным диодом вместо транзистора запустить не удаётся. Это, между прочим, свидетельствует о том, что транзистор с закороченными выводами эмиттера и базы - не то же самое, что простой диод.
Вероятно, внутреннее сопротивление базы играет какую-то роль в процессе. При инвертировании напряжения на коллекторном переходе, он открывается, ток течёт в базу, поскольку эмиттерный переход оказывается включённым в обратном направлении и принимает на себя функции коллекторного перехода. Из-за наличия сопротивления в цепи базы, на нём падает некоторое напряжение, транзистор оказывается включённым в инверсном режиме и через эмиттерный переход начинает протекать большая часть тока, определяемая коэффициентом усиления по току транзистора в инверсном режиме. Эмиттерный переход, вероятно, входит в насыщение. И, при восстановлении полярности напряжения на транзисторе, требуется некоторое дополнительное время на рассасывание зарядов в насыщенном переходе. То есть, условие, необходимое для работоспособности такой схемы - время восстановления больше времени открывания, выполняется.
Но это только непроверенная попытка объяснения неравнозначности транзистора с закороченными выводами эмиттера и базы обычному диоду.

Темой настоящей статьи является выделение из рассмотренных в предыдущей статье схем момента восстановления диода с включённой в его цепь индуктивностью, с целью резкого прерывания тока в индуктивности.
- А зачем нам это надо?
- Во-первых, это позволяет получить короткие высоковольтные импульсы напряжения. Иногда генераторы таких импульсов востребованы.
- Во-вторых, и это главное, - при включении в качестве индуктивности индуктора катушки Теслы, мы можем приблизиться к главному требованию, сформулированному самим Теслой - прерывать ток в индукторе во время его нарастания.
Сегодня интерес к работам Теслы возрастает, о чём свидетельствуют множество форумов в Интернете, посвящённых этой теме. Но практически только единицы экспериментаторов научились выполнять это требование. Ключи на транзисторах и разрядники в лучшем случае могут позволить получить резкий фронт импульса напряжения на индукторе. И совершенно не могут обеспечить резкое прерывание тока в индукторе.
В упрощённом виде схема представлена на рисунке 1:

Рис.1. Упрощённая схема генератора коротких импульсов напряжения.

К выходу генератора импульсов низкого уровня подключена индуктивность L1,второй конец которой соединён с катодом диффузионного диода D1. Анод диода включён между выводамиисточников напряжения V1 и V2.
Во время действия импульса низкого уровня, когда транзистор U2 открыт, а транзистор U1 закрыт, диод D1 открывается, через него начинает протекать ток, скорость нарастания которого определяется напряжением источника V2, индуктивностью L1 и сопротивлением R3 (сопротивление катушки L1, транзистора U2, диода D1 и падение напряжения на нём для упрощения не учитываем). Если длительность импульса достаточно велика, то прямой ток диода установится на уровне, определяемом напряжением V1 и сопротивлением R3.
По окончании импульса, транзистор U2 закрывается и открывается транзистор U1. Ток в индуктивности начинает убывать до нуля, а затем изменяет своё направление и начинает увеличиваться. Диод начинает восстанавливаться током индуктивности L1. Скорость изменения тока в этом случае определяется напряжением источника V1 и индуктивностью L1, а время нарастания тока и, соответственно, величина, до которой он нарастёт, - временем восстановления диода D1. При восстановлении, диод D1, если он диффузионный, очень быстро закрывается, и резко прерывает ток в индуктивности L1. В точке соединения диода и индуктивности возникает выброс напряжения высокой амплитуды.
Таким образом, выбором соотношения и величин напряжений источников V1 и V2 мы можем задавать ток открытого состояния диода, и, соответственно, ток его запирания, и скорости нарастания тока в катушке в режиме «накачки» диода и в режиме его восстановления.
Это важно уметь делать при включении в качестве индуктивности индуктора катушки Теслы. Дело в том, что индуктор оказывает сильное влияние на колебания напряжения в катушке Теслы, если скорость нарастания тока в нём равна или выше скорости нарастания напряжения в колебаниях катушки Теслы, и оказывает слабое влияние, если эта скорость ниже. Во избежание неопределённости, имеется ввиду скорость перехода тока или напряжения через ноль, то есть, максимальная. Кроме того, при расчётах её необходимо нормировать - делить на амплитуду измеряемого сигнала.
Для правильного управления необходимо на стадии «накачки» диода обеспечить скорость нарастания тока в индукторе, меньшую, чем скорость нарастания напряжения в катушке Теслы, а при восстановлении диода - скорость нарастания, равную или большую, чем скорость изменения напряжения в катушке Теслы.

Модель реальной схемы, использовавшейся в экспериментах, показана на рисунке 2.

Рис.2. Модель реальной схемы, использовавшейся в экспериментах.

Графики сигналов в модели приведены на рисунке 3.

Рис. 3. Временные диаграммы сигналов генератора.
Синий - напряжение на выходе генератора.
Красный - напряжение на катушке индуктивности.
Зелёный - ток в диоде.

На диаграмме видно, что при низком уровне выходного сигнала ток в диоде и в катушке нарастает медленнее, чем при высоком уровне, и устанавливается на отметке 1,8 А. После изменения уровня выходного сигнала, ток в катушке уменьшается до нуля и с той же скоростью продолжает нарастать до величины 5,1 А. В этот момент происходит закрывание диода, и ток в катушке резко обрывается. На катушке наблюдается выброс напряжения до 1000В.
К сожалению, хорошей модели диода найти не удалось, поэтому некоторые несоответствия модели и реального объекта присутствуют, но в общем картина близка к реальности. В частности, реально измеренные выбросы на катушке, в зависимости от типа диода, имеют величину до 100 В. Максимальный выброс удалось получить на коллекторном переходе транзистора 2Т908А - порядка 250 В, при этом он не пробивается. Следует учесть также, что измерения производились осциллографом С1-65, который имеет полосу пропускания 50 МГц и время нарастания ПХ = 10 нс. Можно предположить, что на самом деле выбросы немного больше.

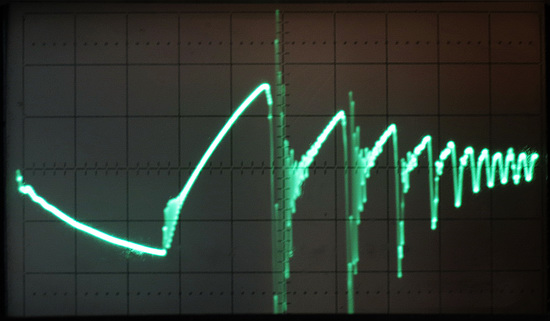

На рисунках 4- 9 приведены осциллограммы напряжений и токов, измеренные на диоде 2Д230И и на коллекторном переходе транзистора 2Т908А.

Из осциллограмм видно, что длительность импульсов по среднему уровню в обоих случаях около 50 нс. В диоде повторные импульсы сгруппированы более кучно и первый выброс превышает последующие более, чем в два раза. Другие диоды ведут себя аналогично. В транзисторе разница между амплитудами импульсов меньше и повторные импульсы идут реже. Это означает, что при использовании в качестве индуктивности индуктора, предпочтительнее использовать диоды, потому, что повторные импульсы транзистора будут сбивать амплитуду напряжения в раскачиваемой катушке. Сравнение осциллограмм тока показывает, что при одинаковых условиях открывания испытуемого диода и коллекторного перехода транзистора, процесс восстановления в транзисторе идёт дольше, что приводит к большему току в момент восстановления в транзисторе, чем в диоде, результатом чего и является большая амплитуда выброса напряжения.

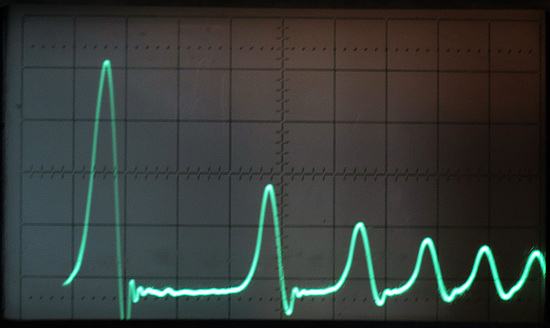

Рис. 4. Осциллограмма выброса напряжения на катоде диода 2Д230И.
Установки: X =0,1 мкс/дел, Y = 20 В/дел.

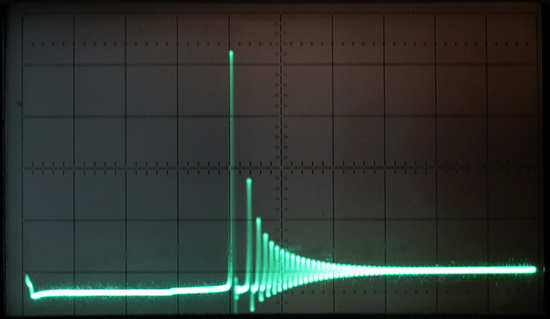

Рис. 5. Осциллограмма выброса напряжения на катоде диода 2Д230И.
Установки: X = 1 мкс/дел, Y = 20 В/дел.

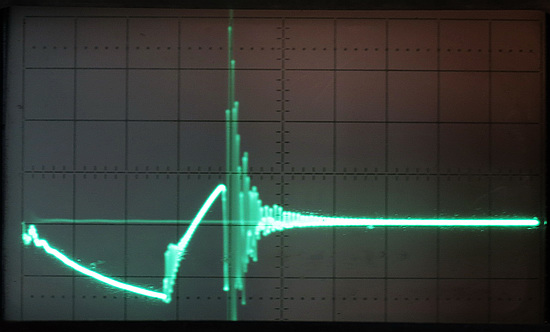

Рис. 6. Осциллограмма тока в катушке L 1 для диода 2Д230И.

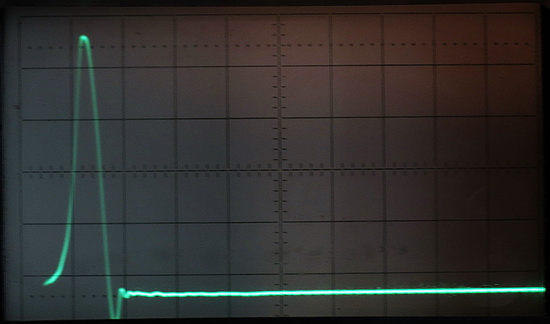

Рис. 7. Осциллограмма выброса напряжения на катушке для транзистора 2Т908А.
Установки: X =0,1 мкс/дел, Y = 50 В/дел.

Рис. 8 . Осциллограмма выброса напряжения на коллекторе транзистора 2Т908А.
Установки: X = 1 мкс/дел, Y = 50 В/дел.

Рис. 9 . Осциллограмма тока в катушке для транзистора 2Т908А.
Установки: X = 1 мкс/дел, Y = 1 А/дел.

Приведённые осциллограммы показывают, что модель неплохо отражает процессы, происходящие в реальных элементах, по крайней мере, на качественном уровне. Количественные отличия возникают из-за отсутствия точных моделей испытуемых элементов.

Рассмотрим теперь модель, приведённую на рисунке 10, в которой в качестве индуктивности использован индуктор катушки Теслы.

Рис.10. Модель схемы с индуктором и катушкой Теслы.

Временные диаграммы тока в индукторе L1 и напряжения на катушке Теслы L2 показаны на рисунке 11.

Рис. 11. Временные диаграммы модели

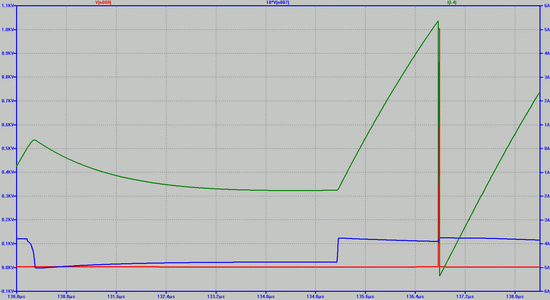

На рисунке 12 приведён фрагмент той же диаграммы, в котором хорошо видно, что изменение тока в индукторе со скоростью, в два раза меньшей, чем скорость изменения напряжения на катушке Теслы, практически не оказывает воздействия на колебания в катушке Теслы. Изменение тока со скоростью, равной скорости изменения напряжения на катушке Теслы, оказывает сильное воздействие на амплитуду колебаний.

Рис. 12. Фрагмент предыдущей временной диаграммы.
Зелёный - ток в индукторе L1.
Коричневый - напряжение на катушке Теслы L2.

Для поддержания и увеличения амплитуды колебаний в катушке Теслы, необходимо увеличивать частоту импульсов тока в индукторе, при этом каждый импульс должен попадать в нужную фазу. На практике добиться этого можно, используя синхронизацию генератора от счётчика, на вход которого подаются колебания с катушки Теслы. Поскольку наша задача - не проектирование конкретного узла, я просто в модели подобрал частоту генератора. Модель такого процесса приведена на рисунке 13.

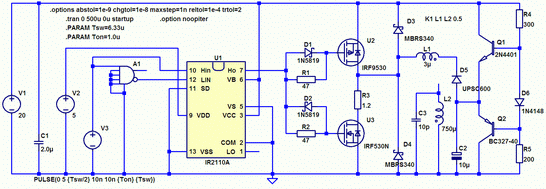

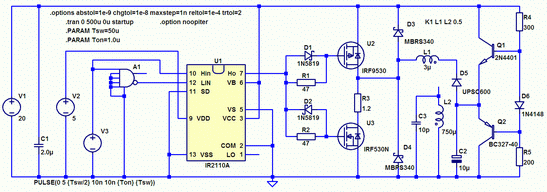

Рис.13. Модель схемы с индуктором и катушкой Теслы, поддерживающая в ней непрерывные колебания.

Эта модель отличается от предыдущей только параметром, задающим частоту колебаний генератора.

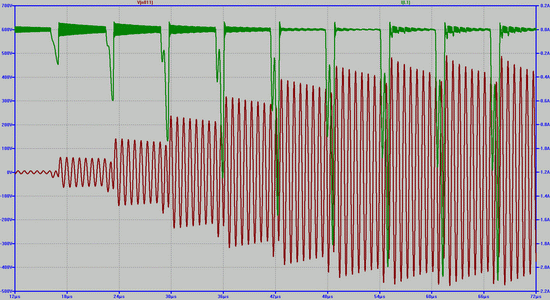

Временные диаграммы тока в индукторе L1 и напряжения на катушке Теслы L2 показаны на рисунке 14.

Рис. 14. Временные диаграммы модели.
Зелёный - ток в индукторе L1.
Коричневый - напряжение на катушке Теслы L2.

Для увеличения тока в индукторе необходимо увеличить ток в открытом состоянии диода. В советские времена выпустили диффузионные диоды на десятки и даже сотни ампер, так что, с этой стороны ограничений нет. Рабочие напряжения диффузионных диодов тоже достигают нескольких киловольт. Включать последовательно несколько диодов не имеет смысла. Весь процесс будет определять диод, который восстановится раньше других. По крайней мере, при последовательном соединении приведённых здесь диода и транзистора все диаграммы такие же, как у диода. Он имеет меньшее время восстановления.

Заметим, что на процесс в катушке Теслы оказывает воздействие не только величина тока в момент разрыва, но и величина его изменения, то есть, схема оказывается ещё и экономичной с точки зрения энергетических затрат. Изменение тока равно сумме тока диода в момент окончания импульса и тока в момент восстановления. Потери в цепях на сопротивлениях пропорциональны квадрату тока, а сумма квадратов всегда меньше квадрата суммы.

Генераторы импульсов предназначены для получения импульсов определенной формы и длительности. Они используются во многих схемах и устройствах. А также их используют в измерительной техники для наладки и ремонта различных цифровых устройств. Прямоугольные импульсы отлично подойдут для проверки работоспособности цифровых схем, а треугольной формы могут пригодиться для свип-генераторов или генераторов качающейся частоты.

Генератор формирует одиночный импульс прямоугольной формы по нажатию на кнопку. Схема собрана на логических элементах в основе которой обычный RS-триггер, благодаря ему также исключается возможность проникновения импульсов дребезга контактов кнопки на счетчик.

В положении контактов кнопки, как показано на схеме, на первом выходе будет присутствовать напряжение высокого уровня, а на втором выходе низкого уровня или логического нуля при нажатой кнопке состояние триггера поменяется на противоположное. Этот генератор отлично подойдет для проверки работы различных счетчиков

В этой схемы формируется одиночный импульс, длительность которого не зависит от длительности входного импульса. Используется такой генератор в самых разнообразных вариантах: для имитации входных сигналов цифровых устройств, при проверке работоспособности схем на основе цифровых микросхем, необходимости подачи на какое-то тестируемое устройство определенного числа импульсов с визуальным контролем процессов и т. д

Как только включают питание схемы конденсатор С1 начинает заряжается и реле срабатывает, размыкая своими фронтовыми контактами цепь источника питания, но реле отключится не сразу, а с задержкой, так как через его обмотку будет протекать ток разряда конденсатора С1. Когда тыловые контакты реле опять замкнутся, начнется новый цикл. Частота переключении электромагнитного реле зависит от емкости конденсатора С1 и резистора R1.

Использовать можно почти любое реле, я взял . Такой генератор можно использовать, например, для переключения елочных гирлянд и других эффектов. Минусом данной схемы является применение конденсатора большой емкости.

Другая схема генератора на реле, с принципом работы аналогичной предыдущей схеме, но в отличии от нее, частота следования равна 1 Гц при меньшей емкости конденсатора. В момент включения генератора конденсатор С1 начинает заряжаться, затем открывается стабилитрон и сработает реле К1. Конденсатор начинает разряжаться через резистор и составной транзистор. Через небольшой промежуток времени реле выключается и начинается новый цикл работы генератора.

В генераторе импульсов, на рисунке А, применены три логических элемента И-НЕ и униполярный транзистор VT1. В зависимости от значений конденсатора С1 и резисторов R2 и R3 на выходе 8 генерируются импульсы с частотой 0,1 - до 1 МГц. Такой огромный диапазон объясняется применению в схеме полевого транзистора, что дало возможность использовать мегаомные резисторы R2 и R3. С помощью их можно менять также менять скважность импульсов: резистором R2 задается длительность высокого уровня, а R3 - длительность напряжения низкого уровня. VT1 можно взять любой из серий КП302, КП303. - К155ЛА3.

Если использовать вместо К155ЛА3 микросхемы КМОП например К561ЛН2 можно сделать широкодиапазонный генератор импульсов без использования в схеме полевого транзистора. Схема этого генератора показана на рисунке В. Для расширения количества генерируемых частот емкость конденсатора времязадающей цепи выбирается переключателем S1. Диапазон частот этого генератора 1ГЦ до 10 кГц.

На последнем рисунке рассмотрена схема генератора импульсов в которой заложена возможность регулировки скважности. Для тех кто забыл, напомним. Скважность импульсов это отношение периода следования (Т) к длительности (t):

Скважность на выходе схемы можно задать от 1 до нескольких тысяч, с помощью резистора R1. Транзистор работающий в ключевом режиме предназначен для усиления импульсов по мощности

Если есть необходимость высокостабильного генератора импульсов, то необходимо использовать кварц на соответствующую частоту.

Схема генератора показанная на рисунке способна вырабатывать импульсы прямоугольной и пилообразной формы. Задающий генератор выполнен на логических элементах DD 1.1-DD1.3 цифровой микросхемы К561ЛН2. Резистор R2 в паре с конденсатором С2 образуют дифференцирующую цепь, которая на выходе DD1.5 генерирует короткие импульсы длительностью 1 мкс. На полевом транзисторе и резисторе R4 собран регулируемый стабилизатор тока. С его выхода течет ток заряжающий конденсатор С3 и напряжение на нем линейно увеличивается. В момент поступления короткого положительного импульса транзистор VT1 открывается, а конденсатор СЗ разряжается. Тем самым формируя пилообразное напряжение на его обкладках. Переменным резистором можно регулировать ток заряда конденсатора и крутизну импульса пилообразного напряжения, а также его амплитуду.

Схема построена с использованием двух ОУ типа LM741. Первый ОУ используется для генерации прямоугольной формы, а второй генерирует треугольную. Схема генератора построена следующим образом:

В первом LM741 на инвертирующий вход с выхода усилителя подключена обратная связь (ОС) выполненная на резисторе R1 и конденсаторе C2, а на неинвертирующий вход также идет ОС, но уже через делитель напряжения, на базе резисторов R2 и R5. Выходной первого ОУ непосредственно связан с инвертирующим входом второго LM741 через сопротивление R4. Этот второй ОУ вместе с R4 и C1 образуют схему интегратора. Его неинвертирующий вход заземлен. На оба ОУ подаются напряжения питания +Vcc и –Vee, как обычно на седьмой и четвертый выводы.

Работает схема следующим образом. Предположим, что первоначально на выходе U1 имеется +Vcc. Тогда емкость С2 начинает заряжаться через резистор R1. В определенный момент времени напряжение на С2 превысит уровень на неинвертирующем входе, что расчитывается по формуле ниже:

V 1 = (R 2 / (R 2 +R 5))× V o = (10 / 20)× V o = 0.5× V o

Выходной сигнал V 1 станет –Vee. Так, конденсатор начинает разряжаться через резистор R1. Когда напряжение на емкости станет меньше напряжения, определяемого формулой, выходной сигнал снова будет + Vcc. Таким образом, цикл повторяется, и благодаря этому генерируются импульсы прямоугольной формы с периодом времени, определяемым RC-цепочкой, состоящей из сопротивления R1 и конденсатора C2. Эти образования прямоугольной формы также являются входными сигналами для схемы интегратора, который преобразует их в треугольную форму. Когда выход ОУ U1 равен +Vcc, емкость С1 заряжается до максимального уровня и дает положительный, восходящий склон треугольника на выходе ОУ U2. И, соответственно, если на выходе первого ОУ имеется –Vee, то будет формироваться отрицательный, нисходящий склон. Т.е, мы получаем треугольную волну на выходе второго ОУ.

Генератор импульсов на первой схеме построен на микросхеме TL494 отлично подходит для наладки любых электронных схем. Особенность этой схемы заключается в том, что амплитуда выходных импульсов может быть равна напряжению питания схемы, а микросхема способна работать вплоть до 41 В, ведь не просто так ее можно найти в блоках питания персональных компьютеров.

Разводку печатной платы вы можете скачать по ссылке выше.

Частоту следования импульсов можно изменят переключателем S2 и переменным резистором RV1, для регулировки скважности используется резистор RV2. Переключатель SA1 предназначен для изменения режимы работы генератора с синфазного на противофазный. Резистор R3 должен перекрывать диапазон частот, а диапазон регулировки скважности регулируется подбором R1, R2

Конденсаторы С1-4 от 1000 пФ до 10 мкФ. Транзисторы любые высокочастотные КТ972

Подборка схем и конструкций генераторов прямоугольных импульсов. Амплитуда генерируемого сигнала в таких генераторах очень стабильна и близка к напряжению питания. Но форма колебаний весьма далека от синусоидальной - сигнал получается импульсным, причем длительность импульсов и пауз между ними легко регулируется. Импульсам легко придать вид меандра, когда длительность импульса равна длительности паузы между ними

Формирует мощные короткие одиночные импульсы, которые устанавливают на входе или выходе любого цифрового элемента логический уровень, противоположный имеющемуся. Длительность импульса выбрана такой, чтобы не вывести из строя элемент, выход которого подключен к испытуемому входу. Это дает возможность не нарушать электрической связи испытуемого элемента с остальными.

Наиболее распространены генераторы прямоугольных и линейно изменяющихся (пилообразных) импульсов напряжения.

Генераторы импульсных сигналов (импульсные генераторы) могут работать в одном из трех режимов: автоколебательном, ждущем и синхронизации.

В автоколебательном режиме генераторы непрерывно формируют импульсные сигналы без внешнего воздействия. В ждущем режиме генераторы формируют импульсный сигнал лишь по приходе внешнего (запускающего) сигнала. В режиме синхронизации генераторы вырабатывают импульсы напряжения, частота которых равна или кратна частоте синхронизирующего сигнала.

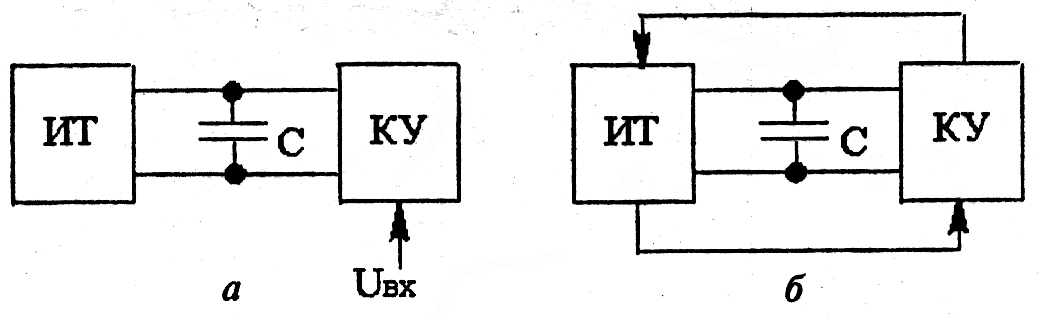

Генераторы прямоугольных импульсов делятся на мультивибраторы и блокинг-генераторы. И те и другие могут работать как в автоколебательном, так и в ждущем режимах.

Автоколебательные мультивибраторы могут быть построены на дискретных, логических элементах или операционных усилителях. Автоколебательный мультивибратор на основе ОУ представлен на рис. 11.12.

Рис. 11.12 . Автоколебательный мультивибратор на основе ОУ

В данной схеме с помощью резисторов R 1 иR 2 введена положительная обратная связь, что является необходимым условием для возникновения электрических колебаний. В зависимости от напряжения на выходе (которое может быть равно либо +Е пит, либо –Е пит, где Е пит – напряжение питания ОУ) на неинвертирующем входе ОУ устанавливается или напряжениеU +1 , или напряжениеU +2 . Емкость С, входящая в цепь отрицательной обратной связи, перезаряжается с постоянной времениτ= RC . Период следования импульсов Т определяется выражением

.

Таким образом, данный мультивибратор формирует прямоугольные импульсы напряжения.

Блокинг-генераторы используют для получения мощных прямоугольных импульсов малой длительности (от долей микросекунды до долей миллисекунды) и скважностью до нескольких десятков тысяч. Основным элементом таких генераторов является импульсный трансформатор (рис. 11.13).

Рис. 11.13. Автоколебательный блокинг-генератор

Блокинг-генератор может работать в автоколебательном, ждущем режимах или в режиме синхронизации. Во время паузы (выходное напряжение отсутствует) происходит перезаряд конденсатора по цепи E–R–W 2 с постоянной времениτ 1 =RC . В момент времени, когда напряжение на конденсаторе С (и, следовательно, на базе транзистора) становится равным нулю, транзистор начинает открываться (выходить из режима отсечки), начинает протекать ток коллектора, что вызывает появление сигнала положительной обратной связи (через обмотку трансформатораW 2), под действием которой транзистор скачкообразно переходит в режим насыщения. При этом конденсатор С перезаряжается по цепиW 2 –C– входное сопротивление транзистораr вх с постоянной времениτ 2 = r вх ·С . При увеличении напряжения на конденсаторе С ток базы начинает уменьшаться и в конце заряда транзистор выходит из насыщения и закрывается. После этого энергия, запасенная в индуктивности, разряжается на нагрузку. Так какr вх << R , то время нахождения транзистора в открытом состоянииt u , а следовательно, и длительность импульса на нагрузке значительно меньше периода следования импульсов.

Генератор линейно изменяющегося напряжения . Линейно изменяющимся напряжением (ЛИН) называют напряжение, которое в течение промежутка времени, называемого рабочим ходом, изменяется по линейному закону, а затем в течение промежутка времени, называемого обратным ходом, возвращается к исходному уровню (рис. 11.14).

Рис. 11.14. Линейно изменяющееся напряжение

На рис. 11.14 приняты следующие обозначения: U 0 –начальный уровень,U m –амплитуда ЛИН, Т р –время рабочего хода, Т 0 –время обратного хода.

Устройства, предназначенные для формирования ЛИН, называют генераторами ЛИН (ГЛИН). Генераторы ЛИН часто называют генераторами пилообразного напряжения.

Принцип построения генераторов ЛИН основан на заряде емкости постоянным током. Основой ГЛИН (рис. 11.15) является емкость, через которую от источника постоянного тока ИТ протекает постоянный ток, благодаря чему при разомкнутом ключевом устройстве КУ напряжение на емкости определяется выражением

, (приi с = I = const), т.е. изменяется по линейному закону.

ГЛИН могут работать либо в ждущем (рис. 11.15,а ), либо в автоколебательном режиме (рис. 11.15,б ). ГЛИН в автоколебательном режиме формирует ЛИН регулярно, а для получения ЛИН в ГЛИН в ждущем режиме необходим внешний импульс напряженияU вх.

Рис. 11.15. Генераторы линейно изменяющихся напряжений,

работающих в ждущем (а) и автоколебательном (б) режимах

Все ГЛИН можно разделить на три типа:

а) с интегрирующей RC-цепочкой (рис. 11.16);

б) с токостабилизирующим двухполюсником (рис. 11.17);

в) с компенсирующей обратной связью (ОС) (рис. 11.18).

Рис. 11.16. ГЛИН на основе транзисторного ключа

(с интегрирующей RC-цепочкой)

До момента времени t 1 транзисторный ключ находится в режиме насыщения, т.е. напряжениеU кэ , а значит, и напряжениеU вых ,равны нулю. При подаче в момент времениt 1 запирающего импульса напряжения транзистор входит в режим отсечки, и емкость С заряжается от источника Е к через резисторR к, причем напряжение на емкости стремится к уровню Е к. В момент времениt 2 транзистор вновь входит в режим насыщения, и емкость через малое сопротивление промежутка коллектор–эмиттер транзистора разряжается.

Рассмотрим принцип построения ГЛИН с токостабилизирующим двухполюсником, обеспечивающим протекание через него постоянного тока независимо от приложенного напряжения (рис. 11.17). Простейшим токостабилизирующим элементом является транзистор. При постоянном токе базы (например, i бэ ), даже при значительном уменьшении напряженияu эк между эмиттером и коллектором (например, отU 2 доU 1) коллекторный ток транзистора уменьшается незначительно.

Рис. 11.17. ГЛИН с токостабилизирующим двухполюсником

Недостатком данной схемы является то, что при подключении к выходу (т.е. к емкости С) сопротивления нагрузки искажается линейность выходного напряжения.

Рассмотрим ГЛИН с компенсирующей ОС (на основе ОУ) (рис. 11.18). В момент времени t 1 ключК размыкается и осуществляется и осуществляется прямой ход, а в момент времениt 2 ключ замыкается, емкостьС разряжается и на выходе устанавливается нулевое напряжения. ЕмкостьС заряжается постоянным током, а значит, напряжение на ней (как и напряжениеU вых ) изменяется по линейному закону (рис. 11.18,б ). Компенсирующее напряжениеU к повторяет напряжение на емкостиU c при размыкается ключа и заряде емкости от источникаU . Поскольку компенсирующее напряжение включено встречно по отношению к напряжению на емкости, то напряжение, приложенное к резисторуR , все время постоянно и равноU .

Рис. 11.18. ГЛИН с компенсирующей обратной связью

Протекающий через резистор R ток определяется выражением

i R =(E - U вх )/ R .

Если ОУ близок к идеальному, (К→ ∞ ,U вх → 0 ,i – → 0 ), тоi R = E / R = const. Тогда выходное напряжение определяется выражением

.
