Последовательность очистки сточных вод промышленных предприятий. Методы очистки промышленных сточных вод и их нормативы. Обработка и стабилизация осадочных отложений

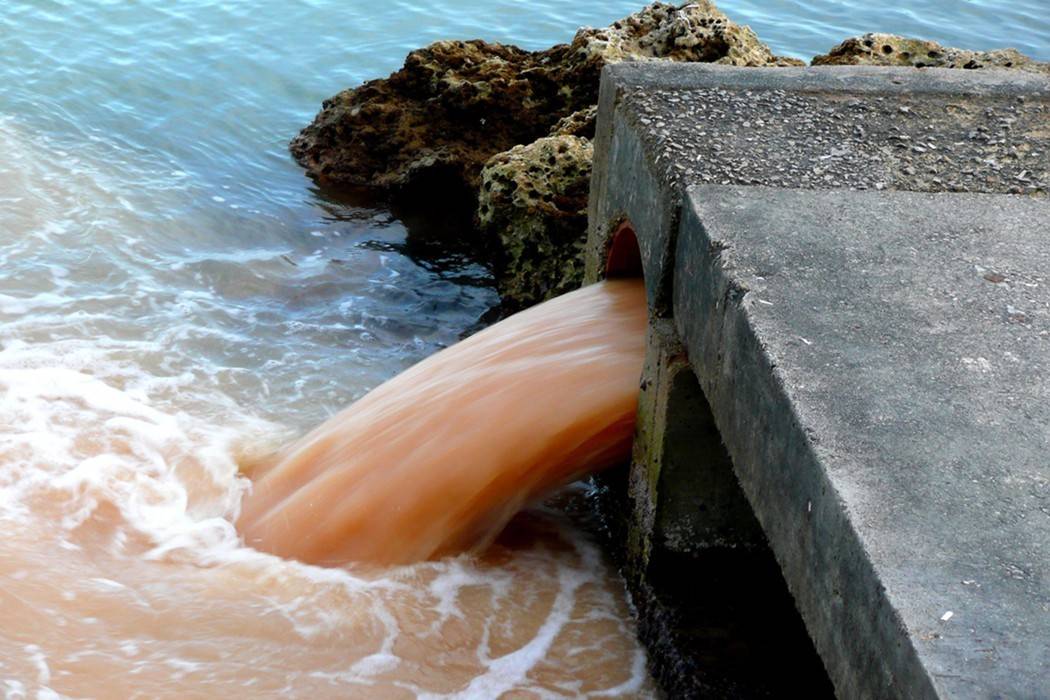

Состояние природной среды зависит от степени ее загрязненности деятельностью человека. Немалый вклад в это создают промышленные предприятия, а в особенности – их сточные воды.

Очистка промышленных сточных вод – это актуальная проблема, методы решения которой продолжают развиваться. Современные очистные сооружения во многом превосходят своих предшественников. Во многом это связано с ужесточением природоохранного законодательства. Нормативы загрязняющих веществ становятся все более строгими, а штрафы за их невыполнение – все более дорогими. Поэтому даже для небольших предприятий так важно позаботиться об очистке своего стока.

Получить консультацию по подбору системы очистки промышленных стоков и приобрести данное оборудование в г. Тюмень можно в компании «КВАНТА+».

Нормы состава промышленных стоков для сброса в канализацию

Промышленные стоки, отводимые в систему городской канализации, должны соответствовать нормативам местного оператора водоотведения (городского водоканала). Чаще всего такие требования устанавливаются в зависимости от состояния городских очистных сооружений. Они могут быть чувствительными к составу стока. Ведь на многих заводах сточные воды содержат вещества, способные вызвать коррозию или разрушение трубопроводов и оборудования.

Промышленные воды, которые сбрасываются в централизованную канализационную систему, не должны нарушать следующие требования:

• в воде не должно быть абразивных материалов, которые способны образовывать осадок в трубах и повреждать их;
• сточные воды не должны содержать веществ, агрессивных по отношению к материалам оборудования (сильные кислоты и щелочи);
• в стоках не должно быть взрывоопасных или радиоактивных веществ;
• температура воды не должна превышать 40 градусов по Цельсию;
• pH должно находиться в пределах от 6,5 до 8,5.

Требования ПДК к сбросу промышленных сточных вод

При сбросе сточных вод непосредственно в водный объект необходимо руководствоваться нормативом под номером ГН 2.1.5.1315-03. В нем определены предельно допустимые концентрации веществ, превышение которых нанесет непоправимый вред флоре и фауне водоема (а также приведет к проверкам и штрафам). Важнейшие из значений представлены в таблице.

Значения ПДК для сброса сточных вод в водоемы

Аграрно-промышленные и животноводческие комплексы чаще всего имеют превышения по фенолам и маслам, а автомобильные заводы – по металлам и нефтепродуктам.

Когда загрязнения промышленных вод превышают указанные значения, устанавливают сооружения очистки стоков.

Виды загрязнений промышленных сточных вод

Загрязнения промышленных вод различаются по агрегатному состоянию, по размеру, по химической инертности. Для того, чтобы наиболее правильно подобрать методику очистки промышленных вод, применяют следующую классификацию:

• грубодисперсные взвешенные примеси;
• эмульгированные примеси;
• мелкодисперсные частицы;
• эмульсии;
• металлы;
• органические вещества (органика);
• ПАВ и АПАВ.

Виды сточных вод

По составу загрязнений сточные воды предприятий делятся на три группы:

1. Неорганические стоки;
2. Сточные воды с органикой;
3. Смесь из неорганических и органических загрязнений.

Первая группа включает в себя промышленные стоки заводов, производящих соду, сульфаты и азотные соединения, а также использующие в своей технологии металлы, щелочи и кислоты.

Ко второй группе относятся предприятия пищевой промышленности, органического синтеза и нефтеперерабатывающие заводы.

Третья группа – это гальваника и текстильное производство, где кислоты и щелочи сочетаются с металлами, органическими красителями или маслами.

Способы очистки стоков

Методы очистки промышленных сточных вод делятся на группы по принципу действия:

• механические методы;
• химические способы;
• физико-химические способы;
• биологические методы.

Механические способы очистки позволяют удалить из промышленных стоков крупные твердые частицы. Они позволяют очистить воду не менее чем от половины минеральных нерастворимых частиц.

Химические методы основываются на введении в поток реагентов, переводящих растворенные в промышленной воде вещества в нерастворимое состояние.

Физико-химические методы сочетают действие физических сил с химическими реакциями. Благодаря им выводятся остатки неорганических веществ, расщепляются органические загрязнения.

Биологическая очистка позволяет избавить сточную воду от органики и снизить значения БПК и ХПК.

Механические способы очистки

К механическим методам относятся отстаивание и фильтрация. Такое оборудование очень эффективно по отношению к взвеси. Механическая очистка чаще всего является первой ступенью очистки и дополняется сооружениями других видов.

Отстаивание происходит в песколовках и отстойниках. В этих сооружениях под действием силы гравитации крупные частицы оседают на дно и удаляются.

Важно следить, чтобы на этом этапе не происходило осаждение органики. Органические вещества в осадке песколовок и отстойников свидетельствуют о плохом качестве очистных сооружений и при дальнейшей переработке вызывают гниение.

При фильтрации вода проходит через сетку или пористую загрузку. Загрязнения задерживаются в порах или ячейках, а чистая вода поступает на следующее сооружение.

Химическая очистка стоков

Химическая очистка проводится с помощью емкостей-реакторов, где происходит смешение стока и реагента. Она основывается на следующих взаимодействиях:

• восстановительно-окислительных процессах;
• электролиз или термолиз;
• синтез и распад;
• образование нерастворимых соединений.

Методы очистки физико-химической природы

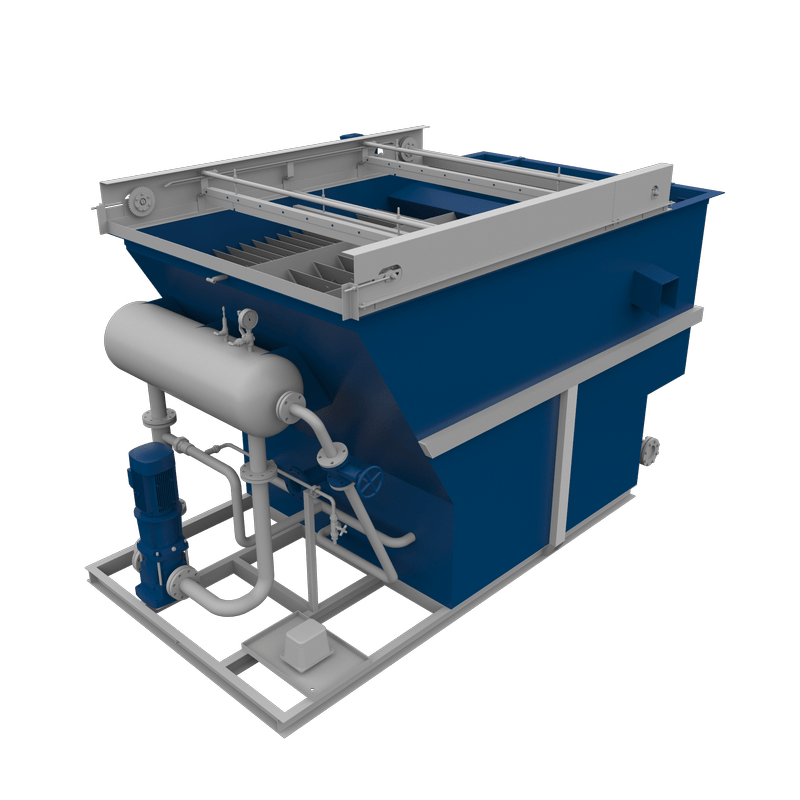

Наиболее востребованными видами являются коагуляция, флокуляция, флотация, сорбция и ионный обмен. Реже применяются экстракция и эвапорация.

Данные способы очистки промышленных стоков работают только при определенных условиях. Поэтому в схеме очистных сооружений оборудование этого вида очистки чаще всего стоит после механических и химических методов, когда в воде находится значительно меньше загрязнений.

Способы биологической очистки

Биологическая очистка заключается в поглощении микроорганизмами органических веществ. В специализированных емкостях, где вода находится длительное время, органика окисляется и минерализуется под действием аэробов, обитающих в объеме сооружения. Аэробы – это микроорганизмы, обитающие и хорошо себя чувствующие при поступлении кислорода воздуха.

Для биологических методов применяют аэротенки, окситенки, биофильтры. Эти сооружения различаются между собой видом микроорганизмов: биопленка в биофильтрах и активных ил в аэротенках и окситенках.

Чаще всего очистные сооружения выглядят как система герметичных резервуаров и трубопроводов, компактно расположенная на производственной площадке. Кроме самих сооружений проектируется подъездная дорога и сооружения обработки осадков и избыточных илов.

Проектирование сооружений очистки стоков проводится индивидуально для каждого предприятия в зависимости от объема стока и его загрязненности. Грамотно составленная схема очистки снижает концентрацию загрязнений в стоке до минимальных отметок.

Подведение итогов

Постоянное развитие сферы очистных сооружений позволяет с каждым годом улучшать показатели сбрасываемых сточных вод и извлекать из них ценные компоненты, дополнительно снижая стоимость их эксплуатации.

Благодаря этому предприятия избегают крупных штрафов и санкций, а также зарабатывают налоговые скидки из-за реализации природоохранных программ. Таким образом, качественная очистка промышленных стоков положительно влияет не только на окружающую среду, но и на бюджет предприятия.

В процессе очистки городских сточных вод на московских очистных сооружениях образуется около 9 млн. куб.м жидких осадков, требующих переработки и обезвреживания.

Для переработки и обезвреживания осадка используются индустриальные методы. Обезвреживание осадка осуществляется в специализированных сооружениях – метантенках при термофильном режиме сбраживания (при температуре 50-53 0 С). В целях максимального уменьшения объема утилизируемых отходов, обезвреженные осадки, предварительно кондиционированные раствором флокулянта, подаются для обезвоживания на декантеры, минуя стадии промывки и уплотнения в уплотнителях сброженного осадка. В процессе механического обезвоживания объем осадка уменьшается более чем в 9 раз.

Анализ передового опыта показал, что в современных условиях использование центробежных аппаратов - декантеров для переработки осадков сточных вод является наиболее предпочтительным.

В 2013-2014 годах проведена реконструкция отделений цеха механического обезвоживания осадка Курьяновских очистных сооружений в Ленинском и Раменском районах Московской области, в ходе которой была проведена замена 12 морально и физически устаревших камерных фильтр-прессов на современное обезвоживающее оборудование – восемь декантеров.

В 2017 году завершена реконструкция цеха механического обезвоживания на Люберецких очистных сооружений с созданием единого центра обезвоживания осадка на территории Новолюберецких очистных сооружениях, в результате которой введены в эксплуатацию девять декантеров.

Модернизация цехов обезвоживания позволила решить ключевые проблемы:

• обеспечен резервный запас по производительности оборудования, т.е. увеличена его надежность,
• выведены из эксплуатации 34 уплотнителя сброженного осадка, являющихся источниками дурных запахов,
• сокращено количество простоев из-за засоров посредством установки решеток на сброженном осадке,
• уменьшен рецикл взвешенных веществ со сливной водой, тем самым снижена нагрузка по загрязнениям на головные сооружения,
• сокращена численность обслуживающего персонала.

Проблемы утилизации осадка

Использование индустриальных методов обезвоживания позволяет уменьшить объем осадка более чем в 9 раз.

В настоящее время обезвоженный осадок вывозится сторонними организациями за пределы территории очистных сооружений в целях его обезвреживания или возможного использования для производства готовой продукции. На основе осадков производятся технические/биологические рекультиванты, биопочва и т.д., которые применяются для рекультивации нарушенных земель, отработанных карьеров, полигонов твердых бытовых отходов, проведения планировочных работ. В сложившейся экологической обстановке в Московской области проводить такие работы с каждым годом становится все труднее и затраты на утилизацию осадка неуклонно растут.

Предлагаемые на мировом рынке варианты утилизации осадков, могут быть сведены к следующим методам:

• использование осадка для производства биопочвы;
• утилизация осадка на базе современных термических технологий и, как следствие, получение из отходов вторичных продуктов, пригодных к реализации в строительной отрасли для производства строительных материалов или цемента.

Преимущества производства биопочв

Одним из путей решения проблемы загрязненных и деградированных городских почв – применение в зеленом строительстве города почвогрунтов с использованием обезвоженных и обезвреженных осадков сточных вод.

Технология производства почвогрунтов решает сразу несколько важнейших экологических задач:

• утилизация отходов очистных сооружений;
• создание достаточного количества кондиционных почвогрунтов в городе.

Преимущества термического метода утилизации осадка

Учитывая сложную экологическую обстановку в городе, принято решение об использовании на первом этапе схемы сушки обезвоженного осадка. При этом объем осадка уменьшится более чем в 3 раза, а калорийность высушенного осадка позволит использовать его в качестве топливной составляющей при производстве готовой продукции.

С 2018 года в АО «Мосводоканал» ведутся работы по производству твердого биологического топлива (ТБТ) из механически обезвоженного осадка ЛОС в соответствии с Техническими условиями "Твердое биотопливо" ТУ 38.32.39.-001-03324418-2017. Производство ТБТ осуществляется на оборудовании ООО "ЕФН Эко Сервис" в отделении сушки осадка на мини-ТЭС с использованием биогаза, образованного на очистных сооружениях.

В настоящее время полученное твердое биотопливо передается для использования в качестве альтернативного топлива цементным заводам ООО "Холсим (Рус) СМ", ООО "БазэлЦемент» и ООО "Хайдельберг-Цемент".

– это комплекс специальных сооружений, предназначенный для очистки сточных вод от содержащихся в них загрязнений. Очищенная вода либо используется в дальнейшем, либо сбрасывается в природные водоёмы (Большая советская энциклопедия).

Каждый населенный пункт нуждается в эффективных очистных сооружениях. От работы этих комплексов зависит, какая вода будет попадать в окружающую среду и как это в дальнейшем отразится на экосистеме. Если жидкие отходы не очищать вообще, то погибнут не только растения и животные, но и будет отравлена почва, а вредные бактерии могут попасть в организм человека и вызвать тяжелые последствия.

Каждое предприятие, имеющее токсичные жидкие отходы, обязано заниматься системой очистных сооружений. Таким образом, это отразится на состоянии природы, и улучшит условия жизни человека. Если очистные комплексы будут эффективно работать, то сточные воды станут безвредными при попадании в грунт и водоемы. Размеры очистных сооружений (далее – О.С.) и сложность очистки сильно зависят от загрязнённости сточных вод и их объёмов. Более подробно о этапах очистки сточных вод и видах О.С. читайте далее.

Этапы очистки сточных вод

Наиболее показательным в плане наличия этапов очистки воды являются городские или локальные О.С., рассчитанные на крупные населённые пункты. Именно хозяйственно-бытовые стоки наиболее сложны в очистке, так как содержат разнородные загрязнители.

Для сооружений по очистке воды из канализации характерно то, что они выстраиваются в определенной последовательности. Такой комплекс называется линией очистных сооружений. Схема начинается с механической очистки. Здесь чаще всего используются решетки и песколовки. Это начальный этап всего процесса обработки воды.

Это могут быть остатки бумаги, тряпки, вата, пакеты и другой мусор. После решеток в работу вступают песколовки. Они необходимы для того, чтобы задерживать песок, в том числе и крупных размеров.

Механический этап очистки сточных вод

Первоначально все воды из канализации поступают на главную насосную станцию в специальный резервуар. Этот резервуар призван компенсировать повышенную нагрузку в пиковые часы. А мощный насос равномерно нагнетает соответствующий объём воды для прохождения всех ступеней очистки.

улавливают крупный мусор более 16 мм – банки, бутылки, тряпки, пакеты, продукты питания, пластмассу и т.д. В дальнейшем этот мусор либо перерабатывается на месте, либо вывозится в места переработки твёрдых бытовых и промышленных отходов. Решетки представляют собой вид поперечных металлических балок, расстояние между которыми равно нескольким сантиметрам.

На самом деле они улавливают не только песок, но и маленькие камушки, осколки стекла, шлак и пр. Песок довольно быстро оседает на дно под действием силы тяжести. Затем осевшие частицы специальным устройством сгребается в углубление на дне, откуда и выкачивается насосом. Песок промывается и утилизируется.

. Здесь удаляются все примеси, которые всплывают на поверхность воды (жиры, масла, нефтепродукты и пр.) и. По аналогии с песколовкой, они также удаляются специальным скребком, только с поверхности воды.

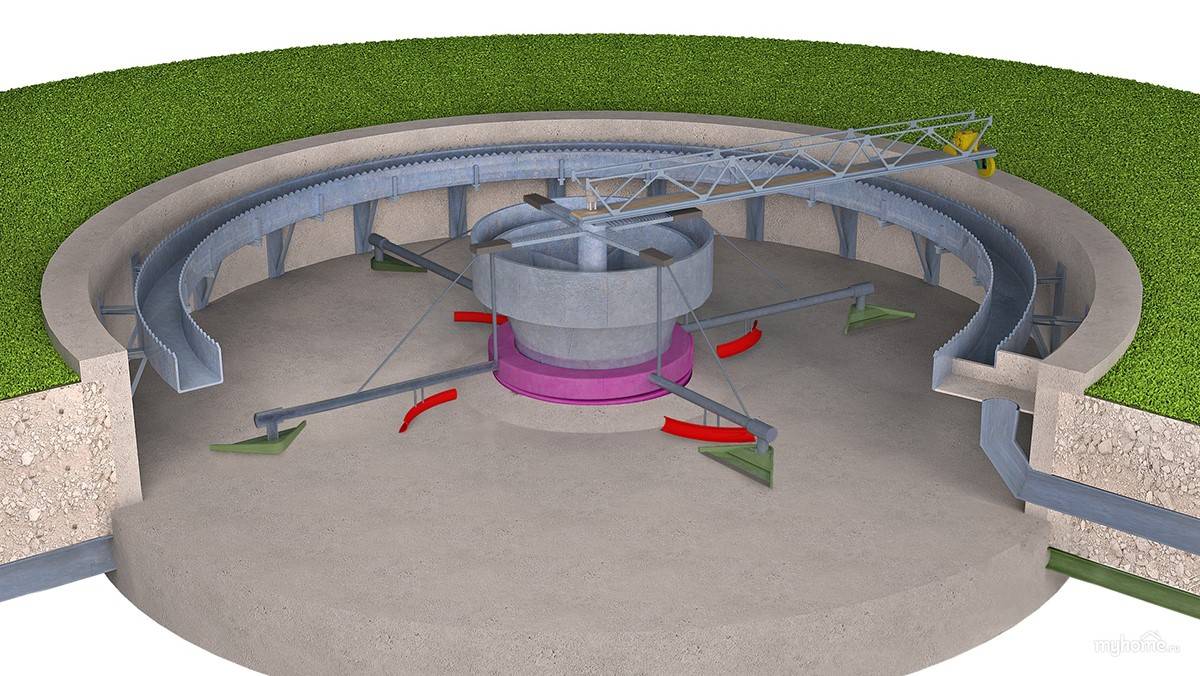

4. Отстойники – важный элемент любой линии очистных сооружений. В них происходит освобождение воды от взвешенных веществ, в том числе от яиц гельминтов. Они могут быть вертикальными и горизонтальными, одноярусными и двухъярусными. Последние наиболее оптимальны, так как при этом вода из канализации в первом ярусе очищается, а осадок (ил), который там образовался, через специальное отверстие сбрасывается в нижний ярус. Каким же образом в таких сооружениях происходит процесс освобождения воды из канализации от взвешенных веществ? Механизм довольно прост. Отстойники представляют собой резервуары больших размеров круглой или прямоугольной формы, где происходит осаждение веществ под действием силы тяжести.

Для ускорения этого процесса можно использовать специальные добавки – коагулянты или флоккулянты. Они способствуют слипанию мелких частиц вследствие изменения заряда, более крупные вещества быстрее осаждаются. Таким образом, отстойники – это незаменимые сооружения для очистки воды из канализации. Важно учесть, что при простой водоподготовке они тоже активно используются. Принцип работы основан на том, что вода поступает с одного конца устройства, при этом диаметр трубы при выходе становится больше и ток жидкости замедляется. Все это способствует осаждению частиц.

механической очистки сточных вод могут использоваться в зависимости от степени загрязнённости воды и проекта конкретного очистительного сооружения. К ним относятся: мембраны, фильтры, септики и пр.

Если сравнивать этот этап с обычной водоподготовкой для питьевых целей, то в последнем варианте такие сооружения не применяются, в них нет необходимости. Вместо них происходят процессы осветления и обесцвечивания воды. Механическая очистка очень важна, так как в дальнейшем она позволит более эффективно провести биологическую очистку.

Биологические очистные сооружения сточных вод

Биологическая очистка может быть, как самостоятельным очистным сооружением, так и важным этапом в многоступенчатой системе больших городских очистительных комплексов.

Суть биологической очистки заключается в удалении из воды различных загрязнителей (органики, азота, фосфора и пр.) при помощи специальных микроорганизмов (бактерий и простейших). Эти микроорганизмы питаются вредными загрязнениями, содержащимися в воде, тем самым очищая её.

С технической точки зрения биологическая очистка осуществляется в несколько этапов:

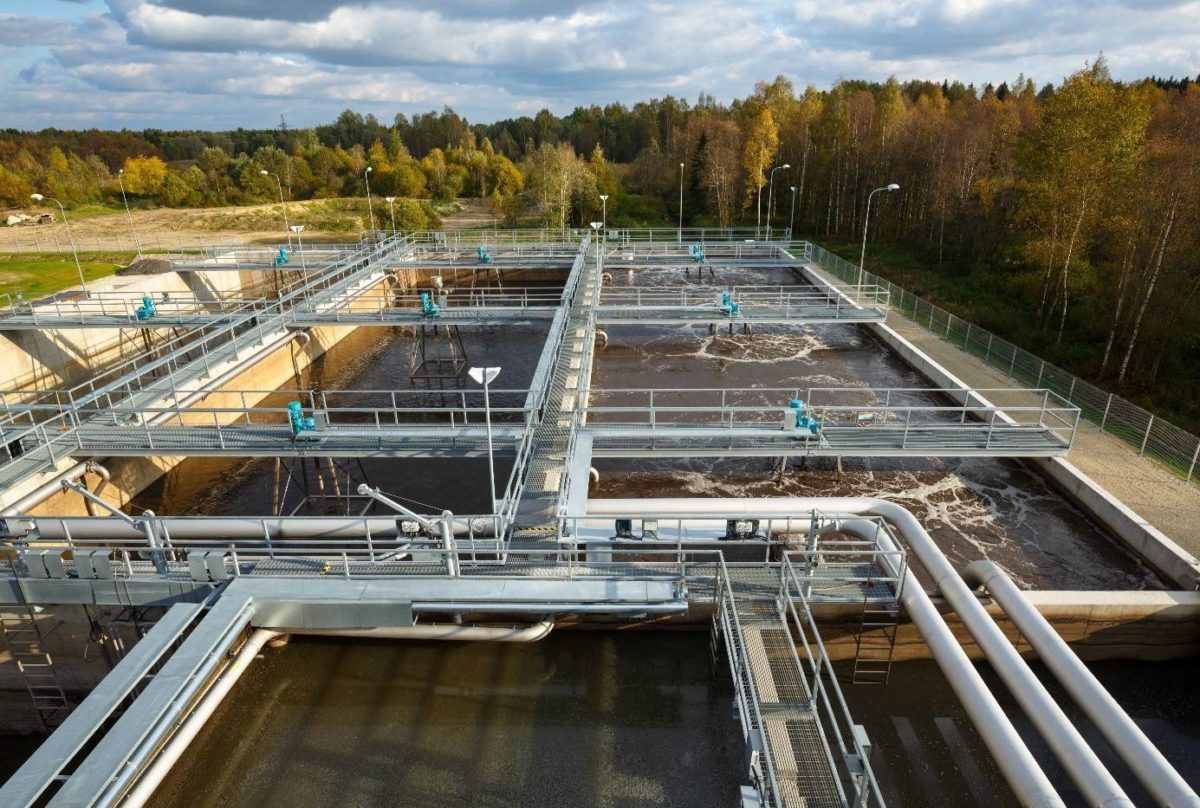

– прямоугольный резервуар, где вода после механической очистки смешивается с активным илом (специальными микроорганизмами), который и очищает её. Микроорганизмы бывают 2 видов:

• Аэробные – использующие кислород для очистки воды. При использовании этих микроорганизмов воду перед попаданием в аэротенк необходимо обогащать кислородом.
• Анаэробные – НЕ использующие кислород для очистки воды.

Необходим для удаления неприятно пахнущего воздуха с последующей его очисткой. Этот цех необходим, когда объём сточных вод достаточно большой и/или очистные сооружения расположены вблизи населённых пунктов.

Здесь вода очищается от активного ила путём его отстаивания. Микроорганизмы оседают на дно, где при помощи придонного скребка транспортируются к приямку. Для удаления всплывающего ила предусмотрен поверхностный скребковый механизм.

Схема очистки включает в себя и сбраживание осадка. Из очистных сооружений важен метантенк. Он представляет собой резервуар для сбраживания осадка, который образуется при отстаивании в двухъярусных первичных отстойниках. В ходе процесса сбраживания образуется метан, который можно использовать в других технологических операциях. Образовавшийся ил собирается и вывозится на специальные площадки для тщательного просушивания. Для обезвоживания осадка нашли широкое применение иловые площадки и вакуум-фильтры. После этого он может утилизироваться или использоваться для других нужд. Сбраживание происходит под влиянием активных бактерий, водорослей, кислорода. В схему очистки воды из канализации могут входить и биофильтры.

Оптимальнее всего размещать их до вторичных отстойников, чтобы вещества, которые унеслись с током воды из фильтров, могли осаждаться в отстойниках. Целесообразно для ускорения очистки применять так называемые преаэраторы. Это устройства, которые способствуют насыщению воды кислородом для ускорения аэробных процессов окисления веществ и биологической очистки. Нужно отметить, что очистка воды из канализации условно разделена на 2 этапа: предварительную и заключительную.

Система очистных сооружений вместо полей фильтрации и орошения может включать и биофильтры.

– это устройства, где сточные воды очищаются, проходя через фильтр, содержащий активные бактерии. Он состоит из твердых веществ, в качестве которых может использоваться гранитная крошка, пенополиуретан, пенопласт и другие вещества. На поверхности этих частиц образуется биологическая пленка, состоящая из микроорганизмов. Они разлагают органические вещества. По мере загрязнения биофильтры нужно периодически очищать.

Сточные воды подаются в фильтр дозировано, в противном случае большой напор может погубить полезные бактерии. После биофильтров применяются вторичные отстойники. Ил, образованный в них, поступает частично в аэротенк, а остальная его часть – на илоуплотнители. Выбор того или иного способа биологической очистки и вида очистных сооружений во многом зависит от требуемой степени очистки сточных вод, рельефа, типа грунта и экономических показателей.

Доочистка сточных вод

После прохождения основных этапов очистки из сточных вод удаляется 90-95% всех загрязнений. Но оставшиеся загрязнители, а также остаточные микроорганизмы и продукты их жизнедеятельности не позволяют сбрасывать эту воду в природные водоёмы. В связи с этим на очистных сооружениях и были введены различные системы доочистки сточных вод.

В биореакторах происходит процесс окисления следующих загрязнителей:

• органических соединений, которые были «не по зубам» микроорганизмам,
• самих этих микроорганизмов,
• аммонийного азота.

Происходит это путем создания условий для развития автотрофных микроорганизмов, т.е. превращающих неорганические соединения в органические. Для этого используются специальные пластмассовые засыпные диск с высокой удельной площадью поверхности. Проще говоря, эти диск с отверстием в центре. Для ускорения процессов в биореакторе используется интенсивная аэрация.

Фильтры очищают воду при помощи песка. Песок непрерывно обновляется в автоматическом режиме. Фильтрация осуществляется на нескольких установках путём подачи к ним воды снизу-вверх. Для того, чтобы не использовать насосы и не расходовать электричество эти фильтры устанавливают на уровне ниже чем другие системы. Промывка фильтров устроена таким образом, что не требует большого количества воды. Поэтому они занимают не такую большую площадь.

Обеззараживание воды ультрафиолетом

Дезинфекция или обеззараживание воды – важная составляющая, которая обеспечивает безопасность ее для водоема, в который она будет сброшена. Дезинфекция, то есть уничтожение микроорганизмов, является заключительным этапом очищения стоков канализации. Для обеззараживания могут применяться самые разнообразные способы: ультрафиолетовое облучение, действие переменного тока, ультразвук, гамма-облучение, хлорирование.

УФО – очень эффективный способ, с помощью которого уничтожается примерно 99% всех микроорганизмов, в том числе бактерий, вирусов, простейших, яиц гельминтов. Он основан на способности разрушать мембрану бактерий. Но этот метод не применяется так широко. Кроме того, его эффективность зависит от мутности воды, содержания в ней взвешенных веществ. И лампы УФО довольно быстро покрываются налётом из минеральных и биологических веществ. Для предотвращения этого предусмотрены специальные излучатели ультразвуковых волн.

Наиболее часто используется после очистных сооружений метод хлорирования. Хлорирование бывает разным: двойным, суперхлорированием, с преаммонизацией. Последнее необходимо для предупреждения неприятного запаха. Суперхлорирование предполагает воздействие очень больших доз хлора. Двойное действие заключается в том, что хлорирование осуществляется в 2 этапа. Это более характерно для водоподготовки. Метод хлорирования воды из канализации очень эффективен, кроме того, хлор обладает эффектом последействия, чем не могут похвастаться другие методы очистки. После обеззараживания стоки сливаются в водоем.

Очистка от фосфатов

Фосфаты – это соли фосфорных кислот. Они широко применяются в синтетических моющих средствах (стиральных порошках, средствах для мытья посуды и пр.). Фосфаты, попадая в водоёмы, приводят к их эвтрофикации, т.е. превращению в болото.

Очистка сточных вод от фосфатов осуществляется путём дозированного добавления специальных коагулянтов в воду перед сооружениями биологической очистки и перед песчаными фильтрами.

Вспомогательные помещения очистных сооружений

Цех аэрации

– это активный процесс насыщения воды воздухом, в данном случае путём пропускания пузырьков воздуха через воду. Аэрация используется во многих процессах в очистных сооружениях. Подача воздуха осуществляется одной или несколькими воздуходувками с частотными преобразователями. Специальные датчики кислорода регулируют количество подаваемого воздуха, чтобы его содержание в воде было оптимальным.

Утилизация избыточного активного ила (микроорганизмов)

На биологическом этапе очистки сточных вод образуется избыточный ил, так как микроорганизмы в аэротенках активно размножаются. Избыточный ил обезвоживается и утилизируется.

Процесс обезвоживания проходит в несколько этапов:

1. В избыточный ил добавляется специальные реагенты , которые приостанавливают деятельность микроорганизмов и способствуют их сгущению
2. В илоуплотнителе ил уплотняется и частично обезвоживается.
3. На центрифуге ил отжимается и из него удаляются остатки влаги.
4. Поточные осушители при помощи непрерывной циркуляции тёплого воздуха окончательно высушивают ил. Высушенный осадок имеет остаточную влажность 20-30%.
5. Затем ил упаковывается в герметичные контейнеры и утилизируется
6. Вода же, удалённая из ила, отправляется обратно к началу цикла очистки.

Очистка воздуха

К сожалению, очистные сооружения пахнут не самым лучшим образом. Особенно вонючим является этап биологической обработки сточных вод. Поэтому если очистное сооружение находится вблизи населённых пунктов или объём сточных вод велик настолько, что плохо пахнущего воздуха образуется очень много – нужно подумать об очистке не только воды, но и воздуха.

Очистка воздуха, как правило, проходит в 2 этапа:

1. Первоначально загрязнённый воздух подается в биореакторы, где он соприкасается со специализированной микрофлорой, адаптированной для утилизации органических веществ, содержащихся в воздухе. Именно эти органические вещества являются причиной дурного запаха.
2. Воздух проходит стадию обеззараживания ультрафиолетом для предотвращения попадания данных микроорганизмов в атмосферу.

Лаборатория на очистных сооружениях

Вся вода, которая выходит из очистных сооружений должна систематически контролироваться в лаборатории. Лаборатория определяет наличие в воде вредных примесей и соответствие их концентрации установленным нормам. В случае превышения того или иного показателя работники очистного сооружения проводят тщательный осмотр соответствующего этапа очистки. И в случае обнаружения неисправности устраняют её.

Административно-бытовой комплекс

Персонал обслуживающий очистное сооружение может достигать нескольких десятков человек. Для их комфортной работы и создаётся административно-бытовой комплекс в него входят:

• Мастерские по ремонту оборудования
• Лаборатория
• Диспетчерская
• Кабинеты административно-управленческого персонала (бухгалтерии, кадровой службы, инженерная и пр.)
• Кабинет руководителя.

Электроснабжение О.С. выполняется по первой категории надёжности. Так как длительная остановка работы О.С. из-за отсутствия электричества может вызвать выход О.С. из строя.

Для предотвращение аварийных ситуаций электроснабжение О.С. осуществляется из нескольких независимых источников. В отделении трансформаторной подстанции предусматривается ввод силового кабеля от городской системы электроснабжения. А также ввод независимого источника электрического тока, например, от дизельного генератора, на случай аварии в городской электросети.

Заключение

На основании всего вышесказанного можно сделать заключение о том, что схема очистных сооружений очень сложна и включает различные этапы очистки сточной воды из канализации. В первую очередь необходимо знать, что данная схема применяется только для бытовых сточных вод. Если же имеют место промышленные стоки, то в этом случае дополнительно включают специальные методы, которые будут направлены на снижение концентрации опасных химических веществ. В нашем случае схема очистки включает следующие основные этапы: механическую, биологическую очистку и обеззараживание (дезинфекцию).

Механическая очистка начинается с применения решеток и песколовок, в которых задерживается крупный мусор (тряпки, бумага, вата). Песколовки нужны для осаждения излишнего песка, особенно крупного. Это имеет большое значение для последующих этапов. После решеток и песколовок схема очистных сооружений воды из канализации включает использование первичных отстойников. В них под силой тяжести оседают взвешенные вещества. Для ускорения этого процесса нередко применяют коагулянты.

После отстойников начинается процесс фильтрации, который осуществляется главным образом в биофильтрах. Механизм действия биофильтра основан на действии бактерий, которые разрушают органические вещества.

Следующий этап – вторичные отстойники. В них ил, который унесло с током жидкости, оседает. После них целесообразно использовать метантенк, в нем сбраживается осадок и вывозится на иловые площадки.

Следующий этап – биологическая очистка с помощью аэротенка, полей фильтрации или полей орошения. Заключительный этап – дезинфекция.

Виды очистных сооружений

Для обработки воды применяются самые различные сооружения. Если планируется проводить данные работы в отношении поверхностных вод непосредственно перед их подачей в разводящую сеть города, то применяются следующие сооружения: отстойники, фильтры. Для сточных вод можно использовать более широкий круг устройств: септики, аэротенки, метантенки, биологические пруды, поля орошения, поля фильтрации и так далее. Очистные сооружения бывают нескольких видов в зависимости от их предназначения. Они отличаются не только объёмами очищаемой воды, но и наличием этапов её очистки.

Городские очистные сооружения

Данные О.С. являются самым крупными из всех, они применяются в крупных мегаполисах и городах. В таких системах применяют особо эффективные методы очистки жидкости, например, химическую обработку, метантанки, установки флотации Они предназначены для очистки городских сточных вод. Эти воды представляют собой смесь бытовых и производственных стоков. Поэтому загрязнителей в них весьма много, и они очень разнообразны. Воды очищаются до нормативов сброса в водоем рыбохозяйственного назначения. Нормативы регламентируются приказом Минсельхоза России от 13.12.2016 г. № 552 «Об утверждении нормативов качества воды водных объектов рыбохозяйственного значения, в том числе нормативов предельно допустимых концентраций вредных веществ в водах водных объектов рыбохозяйственного значения».

На данных О.С., как правило, используются все этапы очистки воды, описанные выше. Наиболее показательным является пример Курьяновских очистных сооружений.

Курьяновские О.С. являются крупнейшими в Европе. Его мощность составляет мощностью 2,2 млн.м3/сут. Они обслуживают 60% сточных вод города Москвы. История этих объектов уходит своими корнями в далёкий 1939 год.

Локальные очистные сооружения

Локальные очистные сооружения – это сооружения и устройства, предназначенные для очистки сточных вод абонента перед их сбросом в систему коммунальной канализации (определение дано Постановлением Правительства РФ от 12 февраля 1999 г. №167).

Существует несколько классификаций локальных О.С., например, существуют локальные О.С. подключаемые к центральной канализации и автономные. Локальные О.С. могут использоваться на следующих объектах:

• В небольших городах
• В поселках
• В санаториях и пансионатах
• На автомойках
• На приусадебных участках
• На производственных предприятиях
• И на прочих объектах.

Локальные О.С. могут быть весьма различны от небольших узлов до капитальных сооружений, которые ежедневно обслуживает квалифицированный персонал.

Очистные сооружения для частного дома.

Для утилизации сточных вод частного дома используется несколько решений. Все они имеют свои преимущества и недостатки. Однако выбор всегда остаётся за владельцем дома.

1. Выгребная яма . По правде говоря, это даже не очистное сооружение, а просто резервуар для временного хранения стоков. При заполнении ямы вызывается ассенизационная машина, которая выкачивает содержимое и отвозит его для дальнейшей переработки.

Эту архаичную технологию до сих пор используют из-за её дешевизны и простоты. Однако она имеет и существенные недостатки, которые, порой, сводят на нет все её достоинства. Сточные воды могут попадать в окружающую среду и подземные воды, тем самым загрязняя их. Для ассенизаторской машины нужно предусматривать нормальный подъезд, так как вызывать её придётся достаточно часто.

2. Накопитель . Представляет собой ёмкость из пластика, стеклопластика, металла или бетона, куда сливаются сточные воды и хранятся. Затем они выкачиваются и утилизируются ассенизаторской машиной. Технология аналогична выгребной яме, но воды не загрязняют окружающую среду. Минусом такой системы является тот факт, что весной при большом количестве воды в грунте накопитель может быть выдавлен на поверхность земли.

3. Септик – представляет собой большие емкости, в них такие вещества, как крупная грязь, соединения органики, камни и песок уходят в осадок, а такие элементы, как различные масла, жиры и нефтепродукты остаются на поверхности жидкости. Бактерии, которые обитают внутри септика, добывают кислород для жизни из выпавшего осадка, при этом снижают уровень азота в сточных водах. Когда жидкость выходит из отстойника, то становится осветленной. Затем ее очищают при помощи бактерий. Однако важно понимать, что в такой воде остается фосфор. Для окончательной биологической очистки могут применяться поля орошения, поля фильтрации или колодцы-фильтры, работа которых тоже основана на действии бактерий и активного ила. На этой площади нельзя будет выращивать растения с глубокой корневой системой.

Септик весьма дорог и может занимать большую площадь. Следует иметь ввиду, что это сооружение, которое предназначено для очистки небольшого количества бытовых сточных вод из канализации. Однако результат стоит затраченных средств. Более наглядно устройство септика отражено на рисунке ниже.

4. Станции глубокой биологической очистки являются уже более серьёзным очистным сооружением в отличии от септика. Для работы этого устройства требуется электроэнергия. Однако и качество очистки воды составляет до 98%. Конструкция является достаточно компактной и долговечной (до 50 лет эксплуатации). Для обслуживания станции в верху, над поверхностью земли имеется специальный люк.

Ливневые очистные сооружения

Несмотря на то, что дождевая вода считается достаточно чистой, однако она собирает с асфальта, крыш и газонов различные вредные элементы. Мусор, песок и нефтепродукты. Для того, чтобы всё это не попадало в ближайшие водоёмы и создаются ливневые очистные сооружения.

В них вода проходит механическую очистку в несколько этапов:

1. Отстойник. Здесь под действием силы тяжести Земли оседают на дно крупные частицы – камешки, осколки стекла, металлические детали и пр.
2. Тонкослойный модуль. Здесь масла и нефтепродукты собираются на поверхности воды, где и собираются на специальных гидрофобных пластинках.
3. Сорбционный волокнистый фильтр. Он улавливает всё то, что пропустил тонкослойный фильтр.
4. Коалесцентный модуль. Он способствует отделению частиц нефтепродуктов, всплывающих на поверхность, размер которых больше 0,2 мм.
5. Угольный фильтр доочистки. Он окончательно избавляет воду от всех нефтепродуктов, которые в ней остаются после прохождения предыдущих ступеней очистки.

Проектирование очистных сооружений

Проектирование О.С. определить их стоимость, правильным образом выбрать технологию очистки, обеспечить надежность работы конструкции, привести сточные воды к нормам качества. Опытные специалисты помогут найти эффективные установки и реагенты, составят схему очистки сточных вод и введут установку в эксплуатацию. Еще один важный момент – составление сметы, которая позволит планировать и контролировать расходы, а также внести коррективы в случае необходимости.

На проект О.С. сильно влияют следующие факторы:

• Объёмы сточных вод. Проектирование сооружений для приусадебного участка это одно, а проект сооружений для очистки сточных вод коттеджного посёлка – это другое. Притом нужно учитывать, что возможности О.С. должны быть больше текущего количества сточных вод.
• Местность. Сооружения для очистки сточных вод требуют подъезда специального транспорта. Также нужно предусмотреть электропитание объекта, отведение очищенной воды, расположение канализации. О.С. могут занимать большую площадь, однако они не должны создавать помех соседним зданиям, сооружениям, участкам дорогам и другим сооружениям.
• Загрязнённость сточных вод. Технология очистки ливневых вод сильно отличается от очистки хозяйственно-бытовых.
• Требуемый уровень очистки. Если заказчик хочет сэкономить на качестве очищаемой воды, то необходимо использовать простые технологии. Однако если нужно сбрасывать воду в природные водоёмы, то качество очистки должно быть соответственным.
• Компетентность исполнителя. Если Вы заказываете О.С. у неопытных компаний, то готовьтесь к неприятным сюрпризам в виде увеличения смет на строительство или вплывшего по весне септика. Это случается потому, что в проект забывают включить достаточно критичные моменты.
• Технологические особенности. Используемые технологии, наличие или отсутствие этапов очистки, необходимость возведения систем, обслуживающих очистное сооружение – всё это должно отражаться в проекте.
• Другое. Невозможно всё предусмотреть наперёд. По мере проектирования и монтажа очистного сооружения в проект плана могут вноситься различные изменения, которые нельзя было предусмотреть на начальном этапе.

Этапы проектирования очистного сооружения:

1. Предварительные работы. Они включают изучение объекта, уточнение пожеланий заказчика, анализ сточных вод и пр.
2. Сбор разрешительной документации. Этот пункт, как правило, актуален для возведения больших и сложных сооружений. Для их строительства необходимо получить и согласовать соответствующую документацию у надзорных инстанций: МОБВУ, МОСРЫБВОД, Росприроднадзор, СЭС, Гидромет и пр.
3. Выбор технологии. На основании п. 1 и 2. происходит выбор необходимых технологий, используемых для очистки воды.
4. Составление сметы. Затраты на строительство О.С. должны быть прозрачны. Заказчик должен точно знать сколько стоят материалы, какова цена устанавливаемого оборудования, какой фонд оплаты труда рабочих и т.д. Также следует учесть затраты на последующее обслуживание системы.
5. Эффективность очистки. Несмотря на все расчёты результаты очистки могут быть далеки от желаемых. Поэтому уже на этапе планирования О.С. необходимо провести эксперименты и лабораторные исследования, которые помогут избежать неприятных неожиданностей после окончания строительства.
6. Разработка и согласование проектной документации. Для начала возведения очистных сооружений необходимо разработать и согласовать следующие документы: проект санитарно-защитной зоны, проект нормативов допустимых сбросов, проект предельно допустимых выбросов.

Монтаж очистных сооружений

После того как проект О.С. был подготовлен и все необходимые разрешения были получены наступает стадия монтажа. Хотя монтаж дачного септика сильно отличается от строительства очистного сооружения коттеджного посёлка, однако всё равно они проходят несколько стадий.

Во-первых, подготавливается местность. Роется котлован для установки очистного сооружения. Пол котлована засыпается песком и утрамбовывается, либо бетонируется. Если очистное рассчитано на большое количество сточных вод, то как правило, оно возводится на поверхности земли. В таком случае заливается фундамент и на него уже устанавливается здание или сооружение.

Во-вторых, осуществляется монтаж оборудования. Оно устанавливается, подключается к системе канализации и водоотведения, к электрической сети. Этот этап очень важен так как он требует от персонала знаний специфики работы настраиваемого оборудования. Именно неправильным монтаж, чаще всего, становится причиной выхода из строя оборудования.

В-третьих, проверка и сдача объекта. После монтажа готовое очистное сооружение проходит проверку на качество очистки воды, а также на способность работать в условиях повышенной нагрузки. После проверки О.С. сдаётся заказчику или его представителю, а также, при необходимости, проходит процедуру государственного контроля.

Обслуживание очистных сооружений

Как и любое оборудование очистное сооружение тоже нуждается в обслуживании. В первую очередь из О.С. необходимо удалять крупный мусор, песок, а также избыточный ил, которые образуются в ходе очистки. На крупных О.С. количество и разновидность удаляемых элементов может быть значительно больше. Но в любом случае удалять их придётся.

Во-вторых, осуществляется проверка работоспособности оборудования. Неполадки в каком-либо элементе могут быть чреваты не только снижением качества очистки воды, но и выходом из строя всего оборудования.

В-третьих, в случае обнаружения поломки, оборудование подлежит ремонту. И хорошо, если оборудование будет на гарантии. Если же гарантийный срок истёк, то ремонт О.С. придётся осуществлять за свой счёт.

Сточные воды, поступающие с предприятий или домов, подлежат очистке перед сбросом в грунт или водоемы. Обязательное условие – степень чистоты, составляющая 95-98%. В процессе обработки появляется осадок, который повторно используется или утилизируется. Способ утилизации осадков сточных вод определяется составом и источником.

Виды осадков сточных вод:

• отложения с поверхности решёток;
• отложения с песчаными элементами;
• тяжёлые формы отходов из первичных отстойников;
• компоненты со дна, полученные путем взаимодействия с коагулирующими веществами;
• активный ил, используемый для биохимической очистки воды в аэротенках;
• пленка биологического происхождения, располагающаяся на поверхности сточных вод в биофильтрах;
• смесь из активного ила и тяжёлых составляющих стоков.

Компоненты осадков сточных вод (ОСВ):

1. 80-85% – составляющие жирового, белкового и углеводного характера.
2. 60-80% – твердые органические вещества.
3. Остаточный объём – элементы лигнина и гумуса.

В зависимости от преобладающего компонента ОСВ различаются:

• минеральные;
• органические;
• смешанные.

Осадок, который состоит из сырых отложений, остающихся на дне очистных сооружений, содержит азот, калий фосфор. Микроэлементы часто применяются в сельском хозяйстве в качестве удобрений. Длительное нахождение подобных веществ приводит к загниванию, выделению биогазов. Также провоцируют парадоксальную реакцию, когда осадок вместо выпадения, всплывает на поверхность воды. Поэтому чистить контейнеры требуется регулярно.

Характеристики

Осадки, получаемые при очищении стоков, обладают определенными характеристиками:

Наибольший объем ОСВ (90-99%) – вода. Она делится на гигроскопическую, свободную и коллоидно-связанную.

Обработка и стабилизация осадочных отложений

Обработка включает несколько этапов:

• сгущение с удалением 60% влаги, уменьшением общего объема на 50%;
• уплотнение;
• стабилизация;
• кондиционирование.

Обработка преследует цель – удалить жидкость и получить шлам. Последний представлен мелкодисперсными частицами, переработанными загрязнителями.

Чтобы провести уплотнение используют следующие технологические подходы:

• вибрация;
• гравитация;
• флотация;
• фильтрование;
• комбинация нескольких методов.

Наиболее распространенным и простым способом уплотнения считается гравитационная методика. Предназначена для сжатия активного ила и осадков. Применяют отстойники вертикальной и радиальной ориентации. Продолжительность – от 5 до 24 часов. При необходимости ускорить процедуру используют:

• коагуляцию с хлорным железом;
• нагрев до 90 градусов;
• перемешивание с другими осадками.

Метод флотации основан на способности пузырьков воздуха поднимать на поверхность воды фрагменты осадка. Управление скоростью осуществляется путем изменения потока подачи воздуха.

После обработки начинается фаза стабилизации. Необходима для разделения сложных органических соединений на воду, метан и диоксид углерода. Проводят в анаэробных и аэробных условиях. Если используют аэробную стабилизацию, то степень распада невысокая, но ОСВ характеризуется стабильностью. Недостаток кислородной обработки – сохранение яиц гельминтов, что требует дополнительной дезинвазии сточных вод.

Технологии утилизации осадков сточных вод

Сегодня существует несколько методик утилизации – депонирование, сжигание, пиролиз, использование в виде удобрений. Каждый вариант обладает преимуществами и недостатками. Но все выполняют важную задачу – перерабатывают осадки. Некоторые способны давать сырье для вторичного использования.

С экологической точки зрения перспективными считаются подходы утилизации, позволяющие повторно применять полученные вещества.

Депонирование на иловых площадках

На иловых площадках сегодня утилизируется до 90% всех осадков. Недостаток методики – испарения, загрязняющие атмосферный воздух. Выделяющийся биогаз, превышает допустимые границы, ухудшает качество воздуха. Поэтому дополнительно требуется кондиционирование осадков, полученных из сточных вод. При попадании в грунт – зашлаковывают грунтовые воды и водоемы.

Утилизация в качестве удобрений

По классу опасности относятся к 4 группе, как наименее опасные. Поэтому их разрешается утилизировать в качестве удобрений сельскохозяйственных угодий.

Исключение – осадки, содержащие тяжелые металлы, токсичные вещества. Для контроля загрязнения создаются нормативные документы, в которых установлены допустимые границы концентрации опасных компонентов.

В странах Западной Европы фермы, специализирующиеся на выращивании экологически чистых растений, отказались от применения подобных удобрений на своих землях.

Сжигание осадков сточных вод

Метод утилизации путем сжигания осадков сточных вод реализуется следующим образом:

• активация факела из горячего песка;
• расположение над потоком воздуха;
• проведение жидкости с осадками через факел;
• сжигание с образованием газа;
• очищение газа.

Начало строительства заводов по утилизации, работающих по программе сжигания, датируется 1980 годом в США, Японии, странах Европы. Отрицательное влияние на окружающую среду приостановило дальнейшее использования данной методики уже в 1990 году.

В Европейских странах пользуется популярностью технологии утилизации осадков с получением сырья для вторичного использования. Также подобные способы сокращают эксплуатационные затраты.

Пиролиз

Пиролиз считается самым прогрессивным методом утилизации. В основе пиролиза – разложение органических компонентов под влиянием высоких температур (700 градусов) без участия кислорода (анаэробный способ).

Преимущество перед прямым сжиганием – исключение вредных веществ, попадающих в атмосферу вместе с газом. Причина данного явления заключается в технологии утилизации, ведь с помощью пиролиза обрабатываются исключительно органические компоненты.

Результат термического разложения:

• 55% горючего газа;
• 35% полукокса;
• 15% жидких органических элементов.

Органика улетает вместе с газом, полукокс подвергается дальнейшей обработке (газификация) с получением горючего газа. После газификации оксиды металлов остаются в форме очищенного шлака, доступного дальнейшему использованию.

Использование шлака

Полученный в результате утилизации шлак, успешно применяют в строительстве и ремонте дорог. Предложено несколько способов вторичного применения:

1. Если смешать шлак с цементом, подвергнуть вибропрессовке, то на выходе получается тротуарная плитка. Толщина каждой пластины составляет 10 см. Конфигурация и цвет вариабельны, меняются в зависимости от желания покупателя.
2. Также с помощью шлака заполняют отвалы, ремонтируют поврежденные участки дорожного полотна.

Утилизация сегодня выходит на новый уровень, когда стремятся найти способ максимально полной переработки ОСВ. Применения вторичного сырья – показатель здоровой страны, желающей сохранить экологию для себя и будущих поколений.

Ежедневно в результате работы промышленных предприятий и жизнедеятельности людей образуются огромные объемы сточных вод. Современные технологии обработки предотвращают их отрицательное воздействие на экологию.

Как утилизируются сточные воды

Промышленные предприятия и городские канализационные системы ежедневно собирают значительные объемы жидких отходов. Высокое содержание токсических веществ в сточных водах создает угрозу для окружающей среды. Все компании в России обязаны организовывать переработку в промышленных предприятиях, а также продуктов жизнедеятельности человека.

Утилизация сточных вод – процесс сбора осадка и нейтрализации загрязняющих соединений с сопутствующим обеззараживанием жидких масс. В современной промышленности используются различные методы обработки:

• механические;
• химические;
• физико-химические;
• биологические.

Небольшие очистные устройства или крупные сооружения могут производить утилизацию на основании одного или нескольких указанных методов.

Переработка иловых осадков

Российские предприятия приобрели успешный опыт создания биогазовых электростанций. Такие объекты производят переработку собранных иловых осадков, содержащихся в сточных водах. В качестве продукта утилизации на станции получают природный газ, пригодный для дальнейшей выработки электроэнергии.

В Москве в период с 2009 до 2012 года построены крупные биогазовые станции мощностью по 10 МВт. В 2016 году подобный объект был построен на центральном водоканале города Иваново. Отлаженная переработка иловых осадков помогает добиться ряда целей:

• сокращение расходов на утилизацию остатков сточных вод;
• улучшение экологической ситуации в регионе;
• снижение расходов на транспортировку ила;
• создание надежных энергосберегающих систем.

Совершенствование перерабатывающих технологий сокращает время сбраживания иловой смеси и дает возможность отказаться от использования цеха обезвоживания при утилизации.

Монтаж очистных сооружений

Строительство крупных объектов или жилых комплексов осуществляет система отведения сточных вод. Создание очистных сооружений делает предприятие автономным, сокращает расходы на утилизацию отходов и снижает отрицательное влияние на окружающую среду.

Мощность и тип очищающей системы зависит от характера сточных вод и других собираемых отходов. Монтаж производится в несколько этапов:

1. Выбор места. Допускается установка на дистанции не менее метра от основания здания. Ввиду периодического сброса в ходе утилизации отходов, очищенной воды обустраиваются пути для ее сбора или отведения.
2. Земляные работы. Вырывается и обустраивается котлован, укладываются коммуникации для транспортировки стоков и продуктов переработки.
3. Монтаж очищающего оборудования. В котлован, соответствующий по размерам используемой техники, устанавливается очистная станция. Для обеспечения ее работоспособности подключаются подающие и отводящие магистрали, подается энергоснабжение, устанавливается дополнительное оборудование.

В ходе заключительных земляных работ автономная канализация заливается и обсыпается, после чего сооружение можно использовать по назначению.

Специфика работы большинства производственных объектов подразумевает утилизацию материалов различной степени опасности. Побочные продукты переработки могут содержать специфические вещества, для работы с которыми не приспособлены обычные очистные сооружения. Система переработки сточных вод на таких предприятиях может включать специфические подходы:

1. Гравитационное отсеивание. Тяжелые частицы под собственным весом оседают на дно резервуара и отсеиваются механически.
2. Химическая нейтрализация. Сточные воды подвергаются обработке нейтрализующими веществами. Содержащиеся в них специфические химические соединения вступают в контролируемую реакцию и становятся нетоксичными.
3. Биопереработка. Аэробные и микроаэрофильные микроорганизмы, для которых содержащиеся в отходах вещества служат продуктом питания. В результате их жизнедеятельности сложные химические соединения разбиваются на более простые и обезвреживаются.

Если промышленное предприятие сбрасывает большое количество отходов разных видов, применяются физико-химические методы. Они подразумевают утилизацию посредством электролиза, ионного обмена, флотации и прочих процессов для обезвреживания сточных вод.

Утилизация шлама

При бурении земли образуется большое количество специфических отходов. Буровой шлам – результат бурения в почве или твердых породах. Это масса твердых частиц, содержащая землю, глину, бетониты и воду. Утилизация шлама проводится путем помещения в подземные пласты или захоронения на территории полигонов. Различные методы обработки позволяют приспособить его для дальнейшего использования:

1. Термический. Путем обжига из шлама получают сырье для производства битума, не содержащего органических веществ.
2. Физический. При помощи центробежной силы или давления сыпучая смесь разбивается на фракции.
3. Химический. Чистая порода выделяется из шламовой массы растворителями и отвердителями.
4. Биологический. Применяются при захоронении, подразумевают применение микроорганизмов для постепенной переработки.
5. Физико-химический. Посредством специального оборудования и реагентов вредящие экологии компоненты удаляются из шлама.

Продукты бурения несут серьезную угрозу для экологии, поэтому порядок обращения с ними закреплен в положениях N 89-ФЗ «Об отходах производства и потребления» и других нормативных актах. Каждое предприятие, работающее в горно-рудной сфере, обязано производить утилизацию шлама самостоятельно или путем обращения в специализированные организации.

Утилизация сточных вод необходима для предотвращения отрицательных воздействий на экологию. Для этого используют переработку осадков, очистные сооружения и системы.
